ترانسمیتر اختلاف فشار هوا DPT / DPT FLOW
قیمت اصلی: تومان13,000,000.00 بود.تومان11,000,000.00قیمت فعلی: تومان11,000,000.00.
ترانسمیتر اختلاف فشار (Differential Pressure Transmitter) مناسب اندازه‌گیری اختلاف فشار مایعات، گاز و هوا. قابل استفاده در پروژه‌های صنعتی و سیستم‌های HVAC. امکان انتخاب از بین مدل‌های DPT، HK و مخصوص هوا
جهت دریافت لیست قیمت و مشاوره رایگان تماس بگیرید.
✅ ترانسمیتر اختلاف فشار چیست؟
ترانسمیتر اختلاف فشار (Differential Pressure Transmitter) ابزاری صنعتی است که برای اندازه‌گیری اختلاف فشار بین دو نقطه در یک سیستم استفاده می‌شود. خروجی این سنسور معمولاً به صورت سیگنال آنالوگ ۴–۲۰ میلی‌آمپر یا دیجیتال به سیستم کنترل (PLC، DCS یا BMS) ارسال می‌شود.
این ابزار یکی از کلیدی‌ترین ابزارها در صنعت است و در سیستم‌های زیر کاربرد دارد:
| کاربرد | توضیح |
|---|---|
| اندازه‌گیری سطح مخزن | محاسبه سطح مایعات در مخازن پرفشار و اتمسفریک |
| کنترل جریان (Flow Measurement) | استفاده همراه با اوریفیس پلیت، ونتوری یا پیتوت تیوب |
| پایش فیلتر و تهویه | بررسی گرفتگی فیلتر در HVAC و اتاق تمیز |
| سیستم‌های ایمنی | پیشگیری از فشار بیش از حد در لوله یا تجهیز |
شاید این محصول مورد نیازتان باشد : ترانسمیتر جریان هوا برند hk
انواع ترانسمیتر اختلاف فشار
«برای دریافت لیست قیمت ترانسمیترهای اختلاف فشار DPT و HK، با کارشناسان ما تماس بگیرید.»
ترانسمیترهای اختلاف فشار بر اساس محیط، نوع سیال و دقت مورد نیاز در دسته‌های زیر قرار می‌گیرند:
۱. ترانسمیتر اختلاف فشار DPT (Differential Pressure Transmitter – DPT)
DPT یکی از متداول‌ترین مدل‌هاست و کاربرد زیادی در پروژه‌های صنعتی دارد.
ویژگی‌های مهم:
- سازگاری با سیالات مایع و گاز
- خروجی ۴–20mA و HART
- مناسب برای اندازه‌گیری سطح و جریان
مثال واقعی:
در یک کارخانه تولید مواد غذایی، برای اندازه‌گیری سطح مخزن شیر با فشار متغیر، از ترانسمیتر DPT با کپیلاری استفاده می‌شود تا سطح دقیق محاسبه گردد.
نکته‌ی فنی: نصب dpt باید به گونه‌ای باشد که خطای ناشی از کالمنسینگ لاین (تله هوا یا تله آب) به حداقل برسد.
۲. ترانسمیتر اختلاف فشار HK
این نوع ابزار معمولاً توسط چند برند چینی و آسیایی تولید می‌شود و به دلیل قیمت مناسب و کارایی قابل قبول در پروژه‌های نیمه صنعتی و HVAC کاربرد دارد. برند hk با توجه به کیفیت نسبتا بالا نسبت به قیمت عرضه خود، سهم قابل توجهی را در بازار و ابزارآلات دقیق به خود اختصاص داده است.
محصولات برند hk : مشاهده محصولات برند hk
مزایا:
- قیمت اقتصادی‌تر نسبت به برندهای اروپایی و آمریکایی
- نصب آسان
- دارای خروجی دیجیتال و آنالوگ
پیشنهاد استفاده:
در پروژه‌هایی که بودجه محدود است اما نیاز به دقت بالا نیست، میتوان از ترانسمیتر اختلاف فشار HK استفاده کرد.
۳. ترانسمیتر اختلاف فشار هوا
این مدل به‌طور اختصاصی برای سیستم‌های تهویه مطبوع (HVAC)، اتاق تمیز و فیلترها طراحی شده است.
کاربردهای رایج:
- پایش اختلاف فشار در فیلتر هواساز و فن‌کوئل
- کنترل فشار مثبت یا منفی در اتاق تمیز بیمارستان
- اندازه‌گیری جریان هوا در کانال های تهویه
سناریوی عملی:
وقتی اختلاف فشار فیلتر از حد مجاز بالاتر رود، ترانسمیتر به BMS هشدار ارسال می‌کند و سیستم دستور تعویض فیلتر را می‌دهد.
نحوه نصب صحیح ترانسمیتر اختلاف فشار (نکات طلایی)
- در سیالات گازی، ترانسمیتر باید بالاتر از خط لوله نصب شود تا قطرات سیال وارد سنسور نشوند.
- در سیالات مایع، ترانسمیتر باید پایین‌تر از لوله نصب شود تا هوا داخل آن نماند.
- از شلنگ‌های Equalizing valve برای کالیبراسیون دقیق استفاده کنید.
نصب اشتباه = خطای اندازه‌گیری
عوامل مهم در انتخاب ترانسمیتر اختلاف فشار
| عامل انتخاب | توضیح فنی |
|---|---|
| نوع سیال | هوا، بخار، آب یا مواد شیمیایی خورنده |
| بازه فشار | برای مثال: ۰–۱۰۰ mbar یا ۰–۳۵ bar |
| دقت (Accuracy) | مدل‌های سطح بالا تا ۰.۰۴% خطا |
| نوع خروجی | ۴–20mA / HART / Modbus / Profibus |
جمع‌بندی
ترانسمیتر اختلاف فشار یک ابزار قدرتمند در پایش و کنترل فرآیندهای صنعتی است و مدل‌های DPT، HK و مخصوص هوا هر کدام برای کاربرد خاصی طراحی شده‌اند. انتخاب درست آن باعث:
- کاهش خطا
- افزایش بهره‌وری سیستم
- کاهش هزینه نگهداری
اگر در پروژه خود بین انتخاب مدل‌های DPT، HK یا مدل مخصوص هوا تردید دارید، بهترین روش تعیین نیاز بر اساس نوع سیال، دقت مورد نیاز و بودجه پروژه است.
آیا نیاز به مشاوره جهت انتخاب ترانسمیتر مناسب دارید؟
متخصصان ما در تهران صنعت آرتا، آماده مشاوره به شما عزیزان جهت انتخاب بهترین ترانسمیتر و مناسب ترین تجهیزات ابزار دقیق هستند. هم اکنون تماس بگیرید.
DPT FLOW
ترانسمیترهای جریان هوای سری DPT FLOW برای اتوماسیون ساختمان در صنایع HVAC/R طراحی شده اند
پیشرفته ترین ترانسمیترهای موجود در بازار از نظر فناوری، جریان حجمی، فشار استاتیک و تفاضلی را اندازه
گیری می‌کنند.
ترانسمیترهای سری DPT FLOW را میتوان مستقیما به نقاط اندازه گیری فشار در یک پلاگ فن متصل کرد و
اندازه گیری دقیق جریان هوای تولیدی فن را فراهم کرد
رابط کاربری هوشمند، انتخاب آسان تنظیمات را مطابق با فن انتخاب شده یا پروب اندازه‌گیری درون کانالی
امکان‌پذیر می‌سازد.
ترانسمیترهای سری DPT FLOW دارای دو عملکرد همزمان هستند :
1- نظارت و اندازه گیری اختلاف فشار هوا در کانال ها و فن ها
2- نظارت و اندازه گیری جریان هوای پلاگ فن ها
خروجی های آنالوگ
1- خروجی آنالوگ 0-10V برای فشار
2- خروجی آنالوگ 0-10V برای جریان هوا
واحد اندازه گیری فشار : Pa
واحد اندازه گیری جریان هوا :cfm
بازه اندازه گیری فشار : -200 … +2500 Pa
دقت اندازه گیری فشار : 1%<
قابلیت تنظیم پارامتر RESPONSE TIME
محصولات مشابه
ترانسمیتر اختلاف فشار DPT

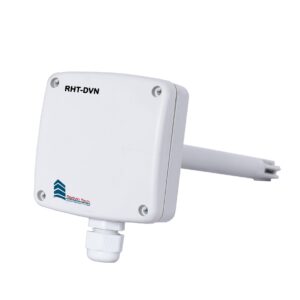

ترانسمیتر دما و رطوبت داکتی
