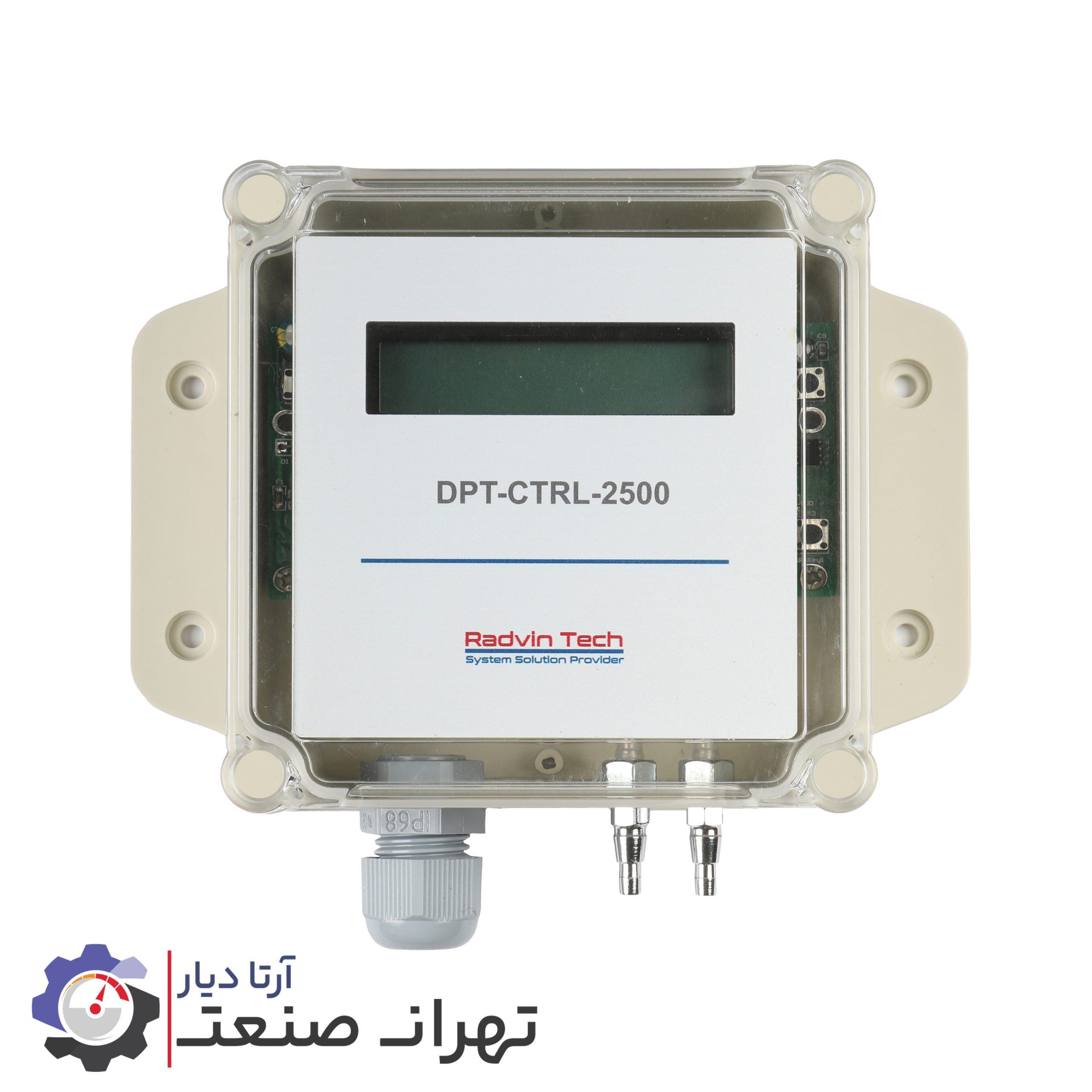

کنترل ترانسمیتر DPT CONTROL
یا یک پراب اندازه‌گیری رایج را که دارای مقدار K است، انتخاب کرد.
رابط کاربری هوشمند، انتخاب آسان تنظیمات
1- نظارت و اندازه گیری جریان هوا و اختلاف فشار هوا در کانال ها ، فن ها و VAV ها
2- کنترل فشار و جریان هوای پلاگ فن ها و VAV ها
خروجی های آنالوگ
1- خروجی آنالوگ 0-10V برای فشاریا جریان هوا
2- خروجی آنالوگ 0-10V برای کنترل فشار یا جریان هوا
واحد اندازه گیری فشار : Pa
واحد اندازه گیری جریان هوا :cfm
بازه اندازه گیری فشار : -200 … +2500 Pa
دقت اندازه گیری فشار : 1%<
قابلیت تنظیم پارامتر RESPONSE TIME
کنترل ترانسمیتر DPT Control در هواسازهای اتاق تمیز و کاربرد آن در ابزارآلات دقیق
مقدمه
اتاق‌های تمیز (Clean Rooms) از محیط‌های بسیار حساس و کنترل شده در صنایع مختلف مانند داروسازی، الکترونیک، صنایع غذایی و پزشکی هستند که حفظ شرایط خاص دما، فشار و جریان هوا در آنها اهمیت فراوانی دارد. یکی از تجهیزات کلیدی در سیستم‌های تهویه این اتاق‌ها، هواسازها هستند که با کنترل دقیق پارامترهای مختلف، محیطی با آلودگی‌های میکروبی و ذرات معلق بسیار کم ایجاد می‌کنند. در این سیستم‌ها، کنترل ترانسمیتر DPT Control نقش بسیار مهمی در اندازه‌گیری و کنترل فشار دیفرانسیل و جریان هوا ایفا می‌کند. در این مقاله به بررسی نقش کنترل ترانسمیتر DPT Control در هواسازهای اتاق تمیز و کاربردهای آن در ابزارآلات دقیق می‌پردازیم.
هواسازهای اتاق تمیز و اهمیت کنترل فشار دیفرانسیل
در اتاق‌های تمیز، فشار هوا به گونه‌ای تنظیم می‌شود که جریان هوا از فضای پاک به فضای کم‌پاک‌تر جریان یابد تا ورود آلودگی‌ها به داخل اتاق جلوگیری شود. این کنترل فشار دقیق با استفاده از ترانسمیترهای فشار دیفرانسیل (DPT) انجام می‌شود که اختلاف فشار بین نقاط مختلف سیستم تهویه را اندازه‌گیری و کنترل می‌کنند.
نقش ترانسمیتر DPT در هواسازها
- اندازه‌گیری اختلاف فشار بین ورودی و خروجی هواساز
- کنترل فیلترهای هپا (HEPA) و اولپا (ULPA) با توجه به افت فشار آنها
- تنظیم دقیق جریان هوا برای حفظ شرایط استاندارد اتاق تمیز
کنترل ترانسمیتر DPT Control چیست؟
کنترل ترانسمیتر DPT Control به مجموعه تکنیک‌ها و فرآیندهایی گفته می‌شود که عملکرد ترانسمیترهای فشار دیفرانسیل را بهینه کرده و داده‌های دقیق و قابل اطمینانی را به سیستم‌های کنترل اتاق تمیز ارسال می‌کنند. این کنترل باعث می‌شود تا سیستم هواساز بتواند به صورت پیوسته و بدون خطا شرایط محیطی را مدیریت کند.
کاربرد کنترل ترانسمیتر DPT Control در هواسازهای اتاق تمیز
۱. حفظ فشار مثبت یا منفی در اتاق تمیز
اتاق‌های تمیز معمولاً نیاز به فشار مثبت (برای جلوگیری از ورود آلودگی‌ها) یا فشار منفی (برای جلوگیری از خروج مواد خطرناک) دارند. ترانسمیترهای DPT با اندازه‌گیری دقیق اختلاف فشار بین اتاق و فضای بیرونی، امکان تنظیم این فشارها را فراهم می‌کنند.
۲. کنترل افت فشار فیلترها
فیلترهای هپا و اولپا در هواسازها به مرور زمان دچار افت فشار می‌شوند که باید به سرعت تشخیص داده و اقدام به تعویض یا سرویس آنها شود. کنترل ترانسمیتر DPT Control با اندازه‌گیری دقیق افت فشار، زمان مناسب سرویس‌دهی را اعلام می‌کند.
۳. بهینه‌سازی مصرف انرژی هواساز
با کنترل دقیق فشار دیفرانسیل و جریان هوا، سیستم هواساز می‌تواند عملکرد بهینه‌تری داشته باشد و مصرف انرژی کاهش یابد.
اهمیت کنترل ترانسمیتر DPT Control در ابزارآلات دقیق اتاق تمیز
در محیط‌های حساس مانند اتاق‌های تمیز، ابزارآلات دقیق و دستگاه‌های اندازه‌گیری نیاز به شرایط پایداری دارند که کوچکترین نوسان در فشار یا جریان هوا می‌تواند باعث خطا و کاهش دقت شود. این محصول در این شرایط، تضمین‌کننده ارائه داده‌های مطمئن و حفظ شرایط ایده‌آل برای عملکرد صحیح ابزارآلات است.
- افزایش دقت عملکرد ابزارهای اندازه‌گیری فشار و جریان
- جلوگیری از ایجاد خطاهای ناشی از تغییرات ناگهانی فشار هوا
- حفظ پایداری شرایط محیطی برای عملکرد بهینه تجهیزات حساس
مزایای استفاده از کنترل ترانسمیتر DPT Control در هواسازهای اتاق تمیز
- افزایش دقت و اطمینان در اندازه‌گیری فشار و جریان هوا
- کاهش خطاهای سیستم کنترل و اتوماسیون اتاق تمیز
- افزایش عمر مفید تجهیزات هواساز و فیلترها
- بهبود کیفیت هوای داخل اتاق تمیز و در نتیجه افزایش کیفیت تولید
- کاهش هزینه‌های نگهداری و سرویس دوره‌ای با تشخیص به موقع مشکلات
چالش‌ها و راهکارها در کنترل ترانسمیتر DPT Control برای هواسازهای اتاق تمیز
- تاثیر آلودگی و رسوبات روی حسگرها: استفاده از فیلترهای حفاظتی و سرویس دوره‌ای
- نویزهای الکتریکی: استفاده از کابل‌های شیلددار و نصب درست تجهیزات
- کالیبراسیون دقیق: انجام کالیبراسیون منظم برای حفظ دقت اندازه‌گیری
- تغییرات دمایی: استفاده از ترانسمیترهای با جبران دمایی و نصب در محل‌های مناسب
نتیجه‌گیری
این محصول در هواسازهای اتاق تمیز یکی از ارکان کلیدی حفظ کیفیت و دقت در این محیط‌های حساس است. با به‌کارگیری تکنولوژی‌های پیشرفته کنترل و کالیبراسیون منظم، می‌توان از عملکرد دقیق هواسازها اطمینان حاصل کرد و شرایط ایده‌آل را برای ابزارآلات دقیق فراهم نمود. این امر نه تنها باعث افزایش بهره‌وری و کیفیت محصولات می‌شود بلکه هزینه‌های نگهداری و ریسک‌های ناشی از خطاهای کنترلی را به شکل چشمگیری کاهش می‌دهد.
DPT CONTROL (FOLW/PRESSURE)
PI CONTROLLER
ترانسمیترهای جریان هوای سری DPT CONTROL (FLOW/PRESSURE) برای اتوماسیون ساختمان در صنایع HVAC/R ، اتاق تمیز و VAV طراحی شده اند
پیشرفته ترین ترانسمیترهای موجود در بازار از نظر فناوری، جریان حجمی، فشار استاتیک و تفاضلی و کنترلی را اندازه گیری می‌کنند.
کنترلرهای PID سری DPT-Ctrl برای اتوماسیون ساختمان در صنعت HVAC/R طراحی شده‌اند. با کنترلر داخلی DPT-Ctrl می‌توان فشار یا جریان ثابت فن‌ها، سیستم‌های VAV یا دمپرها را کنترل کرد. هنگام کنترل جریان هوا، می‌توان سازنده فن یا یک پراب اندازه‌گیری رایج را که دارای مقدار K است، انتخاب کرد.
رابط کاربری هوشمند، انتخاب آسان تنظیمات را مطابق با فن انتخاب شده یا پروب اندازه‌گیری درون کانالی امکان‌پذیر می‌سازد.
ترانسمیترهای سری DPT CONTROL (FLOW/PRESSURE) دارای دو عملکرد همزمان هستند :
1- نظارت و اندازه گیری جریان هوا و اختلاف فشار هوا در کانال ها ، فن ها و VAV ها
2- کنترل فشار و جریان هوای پلاگ فن ها و VAV ها
خروجی های آنالوگ
1- خروجی آنالوگ 0-10V برای فشاریا جریان هوا
2- خروجی آنالوگ 0-10V برای کنترل فشار یا جریان هوا
واحد اندازه گیری فشار : Pa
واحد اندازه گیری جریان هوا :cfm
بازه اندازه گیری فشار : -200 … +2500 Pa
دقت اندازه گیری فشار : 1%<
قابلیت تنظیم پارامتر RESPONSE TIME
