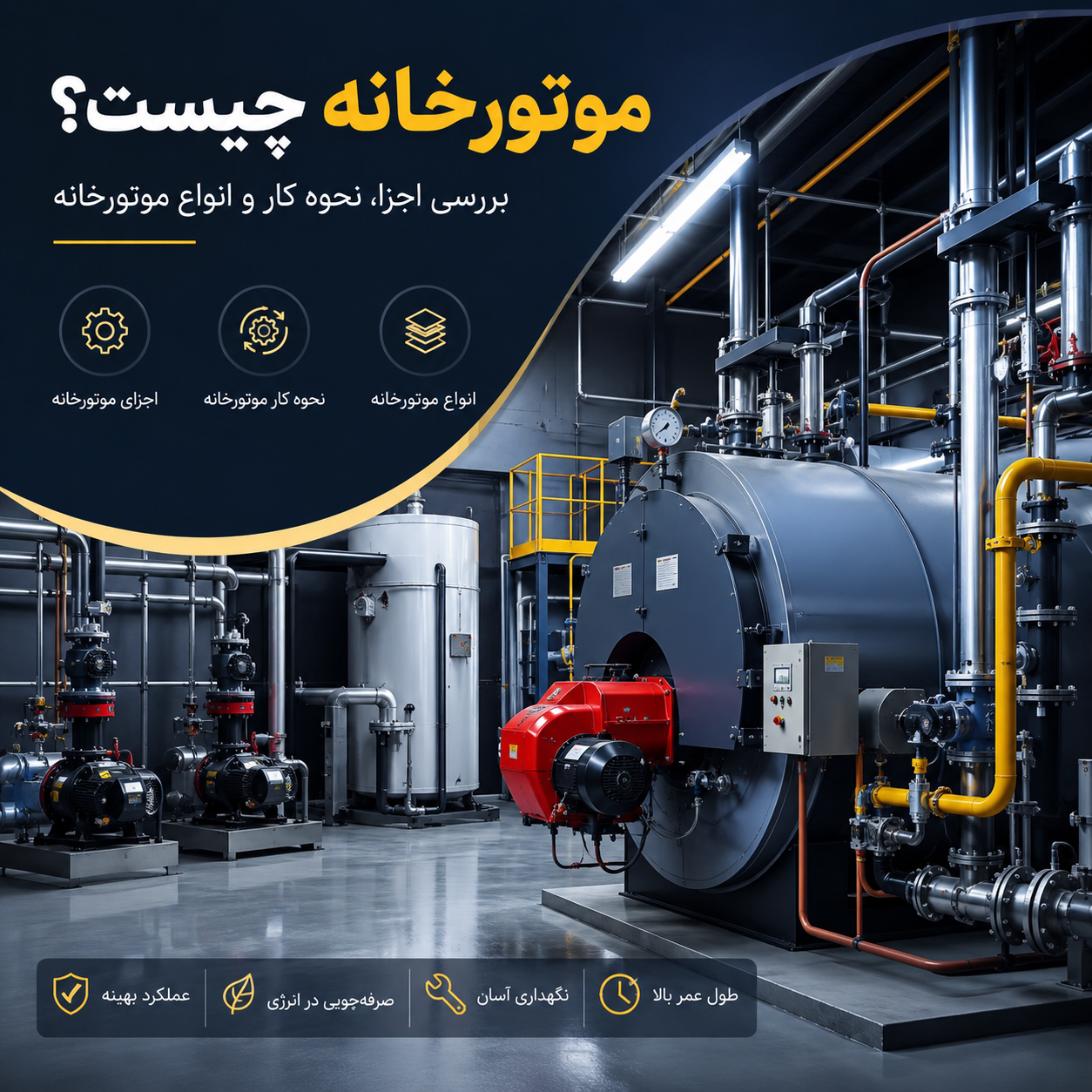

موتورخانه چیست؟ آشنایی با اجزا، عملکرد و کاربرد موتورخانه
موتورخانه چیست؟ بررسی اجزا، نحوه کار و انواع موتورخانه
وقتی صحبت از تأمین گرمایش، آب گرم و گاهی سرمایش یک ساختمان میشود، یکی از مهمترین بخشهایی که باید به آن توجه کرد، موتورخانه است. بسیاری از ساختمانهای مسکونی، اداری، تجاری، بیمارستانها، هتلها و مجموعههای صنعتی برای تأمین نیازهای حرارتی خود از موتورخانه استفاده میکنند.
اما موتورخانه چیست و چه وظیفهای دارد؟ موتورخانه در واقع مجموعهای از تجهیزات مکانیکی و کنترلی است که در یک فضای مشخص نصب میشوند و وظیفه تولید، انتقال و کنترل انرژی حرارتی یا برودتی ساختمان را بر عهده دارند.
در این مقاله با اجزای موتورخانه، نحوه عملکرد آن، انواع موتورخانه و نکات مهم مربوط به طراحی و نگهداری آن آشنا میشویم.
موتورخانه چیست؟
موتورخانه به فضایی گفته میشود که تجهیزات اصلی مربوط به تأمین و توزیع انرژی مورد نیاز سیستمهای گرمایشی، سرمایشی و آب گرم ساختمان در آن قرار گرفتهاند.
در یک موتورخانه معمولی ممکن است تجهیزاتی مانند دیگ آب گرم، مشعل، پمپ، منبع انبساط، مبدل حرارتی، سختیگیر، تجهیزات کنترلی و لولهکشی وجود داشته باشد.
نکته مهم این است که موتورخانه صرفاً یک اتاق پر از تجهیزات نیست؛ بلکه مجموعهای هماهنگ از دستگاههاست که هرکدام وظیفه مشخصی دارند. عملکرد صحیح این تجهیزات در کنار یکدیگر باعث میشود گرما یا سرما به شکل مناسب در ساختمان توزیع شود.
برای مثال، در یک ساختمان مجهز به سیستم گرمایش مرکزی، آب توسط دیگ گرم شده و سپس به کمک پمپ در مدار حرکت میکند. این آب گرم به سمت تجهیزات گرمایشی ساختمان مانند رادیاتورها، فنکویلها یا هواسازها ارسال میشود و پس از انتقال حرارت، دوباره به موتورخانه برمیگردد.
موتورخانه چه کاربردی دارد؟
مهمترین کاربرد موتورخانه، تأمین و مدیریت انرژی مورد نیاز ساختمان است. البته نوع کاربرد آن به طراحی سیستم و کاربری ساختمان بستگی دارد.
برخی از مهمترین وظایف موتورخانه عبارتاند از:
- تأمین آب گرم برای سیستم گرمایش
- تأمین آب گرم مصرفی
- ایجاد و توزیع آب سرد در سیستمهای سرمایشی
- انتقال آب در مدارهای گرمایش و سرمایش
- کنترل دما و فشار سیستم
- تأمین آب مورد نیاز تجهیزات مختلف
- افزایش راندمان سیستمهای تأسیساتی
- امکان کنترل و نگهداری متمرکز تجهیزات
برای نمونه، در یک ساختمان اداری بزرگ، بهجای نصب یک سیستم گرمایشی مستقل برای هر بخش، میتوان از یک سیستم مرکزی استفاده کرد که تجهیزات اصلی آن در موتورخانه قرار دارند.
اجزای موتورخانه چیست؟
اجزای موتورخانه با توجه به نوع ساختمان و سیستم تأسیساتی میتوانند متفاوت باشند؛ اما برخی تجهیزات در بسیاری از موتورخانهها کاربرد دارند.
۱. دیگ آب گرم
دیگ یکی از تجهیزات اصلی موتورخانههای گرمایشی است. وظیفه آن انتقال حرارت حاصل از احتراق به آب مدار گرمایش است.
دیگها در مدلها و ظرفیتهای مختلف تولید میشوند و انتخاب ظرفیت مناسب آنها باید بر اساس نیاز حرارتی ساختمان انجام شود.
۲. مشعل
مشعل وظیفه ایجاد حرارت برای گرم کردن آب داخل دیگ را بر عهده دارد. مشعلها میتوانند با سوختهایی مانند گاز یا گازوئیل کار کنند.
انتخاب مشعل مناسب اهمیت زیادی دارد؛ زیرا عملکرد نامناسب آن میتواند باعث افزایش مصرف سوخت و کاهش راندمان سیستم شود.
۳. پمپ
پمپها برای به گردش درآوردن آب در مدارهای مختلف موتورخانه استفاده میشوند.
به زبان ساده، اگر دیگ آب را گرم کند، پمپ کمک میکند این آب گرم به سمت مصرفکنندهها حرکت کرده و پس از انتقال حرارت دوباره به مدار بازگردد.
۴. منبع انبساط
آب با افزایش دما منبسط میشود. منبع انبساط برای جذب این تغییر حجم و کنترل فشار مدار مورد استفاده قرار میگیرد.
منبع انبساط میتواند به صورت باز یا بسته طراحی شود و انتخاب آن به نوع سیستم و شرایط کاری بستگی دارد.
۵. مبدل حرارتی
مبدل حرارتی برای انتقال حرارت بین دو سیال بدون مخلوط شدن مستقیم آنها استفاده میشود.
در بسیاری از ساختمانها از مبدل برای تهیه آب گرم مصرفی یا جداسازی مدارهای مختلف استفاده میشود.
۶. سختیگیر
املاح موجود در آب میتوانند باعث ایجاد رسوب در لولهها، مبدلها و دیگ شوند. سختیگیر با کاهش سختی آب، به جلوگیری از تشکیل رسوب و افزایش عمر تجهیزات کمک میکند.
۷. تجهیزات کنترلی
ترموستاتها، سنسورها، شیرهای کنترلی، فشارسنجها، دماسنجها و سایر تجهیزات کنترلی برای پایش و تنظیم شرایط کاری سیستم استفاده میشوند.
در موتورخانههای مدرن، سیستم کنترل میتواند به شکل هوشمند عمل کند و پارامترهایی مانند دما، فشار و وضعیت تجهیزات را پایش کند.
نحوه کار موتورخانه چگونه است؟
برای درک نحوه کار موتورخانه بهتر است فرآیند را به صورت ساده بررسی کنیم.
در یک موتورخانه گرمایشی معمولی، ابتدا مشعل انرژی مورد نیاز برای گرم کردن آب را فراهم میکند. حرارت ایجادشده به آب داخل دیگ منتقل میشود و دمای آب افزایش پیدا میکند.
سپس پمپ، آب گرم را در مدار سیستم به گردش درمیآورد. آب گرم به تجهیزات مصرفکننده مانند رادیاتور، فنکویل یا هواساز میرسد و حرارت خود را به محیط منتقل میکند.
آب پس از کاهش دما به موتورخانه بازمیگردد و دوباره در دیگ گرم میشود. این چرخه تا زمانی که سیستم گرمایشی فعال است ادامه پیدا میکند.
در کنار این فرآیند، تجهیزات کنترلی دائماً شرایط سیستم را بررسی میکنند. اگر دمای آب یا فشار از محدوده مورد نظر خارج شود، سیستم کنترل میتواند عملکرد تجهیزات را تنظیم کند.
یک مثال ساده
فرض کنید یک ساختمان اداری در فصل زمستان به گرمایش نیاز دارد.
- مشعل، دیگ را گرم میکند.
- آب داخل دیگ گرم میشود.
- پمپ، آب گرم را در مدار به گردش درمیآورد.
- آب گرم وارد فنکویلها یا رادیاتورها میشود.
- حرارت به فضای ساختمان منتقل میشود.
- آب با دمای پایینتر به موتورخانه برمیگردد.
- آب دوباره گرم شده و چرخه تکرار میشود.
این فرآیند ساده، اساس عملکرد بسیاری از سیستمهای گرمایش مرکزی ساختمانهاست.
انواع موتورخانه
انواع موتورخانه را میتوان بر اساس نوع کاربرد، تجهیزات و سیستم مورد استفاده دستهبندی کرد.
موتورخانه گرمایشی
این نوع موتورخانه برای تأمین گرمایش ساختمان و معمولاً آب گرم مصرفی مورد استفاده قرار میگیرد.
دیگ، مشعل، پمپ، منبع انبساط و تجهیزات کنترلی از اجزای رایج آن هستند.
موتورخانه سرمایشی
در سیستمهای سرمایشی مرکزی، تجهیزاتی مانند چیلر، پمپها و تجهیزات مرتبط با مدار آب سرد در موتورخانه یا فضای تأسیسات نصب میشوند.
آب سرد تولیدشده توسط سیستم سرمایشی به تجهیزاتی مانند فنکویل یا هواساز ارسال میشود و برای خنک کردن فضا مورد استفاده قرار میگیرد.
موتورخانه گرمایشی و سرمایشی
در ساختمانهای بزرگ، ممکن است سیستم موتورخانه هم برای گرمایش و هم برای سرمایش طراحی شود. در چنین شرایطی تجهیزات مختلف باید به شکل هماهنگ طراحی و کنترل شوند.
این نوع سیستم در ساختمانهای اداری، تجاری، هتلها و مجموعههای بزرگ کاربرد زیادی دارد.
موتورخانه صنعتی
موتورخانههای صنعتی معمولاً پیچیدهتر از موتورخانههای ساختمانی هستند و بر اساس فرآیند صنعتی طراحی میشوند.
ظرفیت تجهیزات، شرایط کاری، نوع سیال، فشار و دمای مورد نیاز در چنین سیستمهایی اهمیت زیادی دارد.
تفاوت موتورخانه سنتی و موتورخانه مدرن
یکی از تفاوتهای مهم موتورخانههای قدیمی و جدید، نحوه کنترل و مدیریت انرژی است.
در موتورخانههای سنتی، بسیاری از تنظیمات به صورت دستی انجام میشود و کنترل دقیق شرایط کاری دشوارتر است.
اما در موتورخانههای مدرن میتوان از سیستمهای کنترل پیشرفته، سنسورها، شیرهای موتوری و سیستم مدیریت هوشمند ساختمان استفاده کرد.
نتیجه این تغییر میتواند شامل موارد زیر باشد:
- کنترل دقیقتر دما
- کاهش مصرف انرژی
- کاهش استهلاک تجهیزات
- تشخیص سریعتر خطاها
- افزایش آسایش کاربران
- امکان پایش عملکرد سیستم
چرا طراحی صحیح موتورخانه اهمیت دارد؟
طراحی موتورخانه فقط به انتخاب دیگ و پمپ محدود نمیشود. ظرفیت تجهیزات، نحوه لولهکشی، افت فشار، نوع مصرفکنندهها، عایقکاری و شرایط ساختمان باید در کنار یکدیگر بررسی شوند.
اگر تجهیزات بیش از نیاز ساختمان انتخاب شوند، هزینه اولیه و در برخی شرایط مصرف انرژی افزایش پیدا میکند. از طرف دیگر، انتخاب تجهیزات با ظرفیت کمتر از نیاز نیز باعث میشود سیستم نتواند عملکرد مناسبی داشته باشد.
به همین دلیل، محاسبه بار حرارتی و برودتی ساختمان و انتخاب تجهیزات بر اساس شرایط واقعی پروژه اهمیت زیادی دارد.
نکات مهم برای نگهداری موتورخانه
حتی بهترین تجهیزات نیز بدون نگهداری مناسب نمیتوانند برای مدت طولانی عملکرد مطلوبی داشته باشند.
برخی اقدامات مهم در نگهداری موتورخانه عبارتاند از:
- بررسی دورهای مشعل
- کنترل فشار و دمای سیستم
- بررسی وضعیت پمپها
- هواگیری مدار در صورت نیاز
- بررسی نشتی لولهها و اتصالات
- کنترل رسوب تجهیزات
- سرویس مبدلهای حرارتی
- بررسی عملکرد تجهیزات کنترلی
- بررسی عایقکاری لولهها
- سرویس منظم تجهیزات مطابق دستورالعمل سازنده
یکی از اشتباهات رایج این است که سرویس موتورخانه فقط زمانی انجام شود که سیستم دچار خرابی شده باشد. نگهداری پیشگیرانه معمولاً میتواند از بسیاری از خرابیها و هزینههای ناگهانی جلوگیری کند.
آیا موتورخانه باعث افزایش مصرف انرژی میشود؟
خود موتورخانه الزاماً باعث افزایش مصرف انرژی نمیشود. میزان مصرف به عواملی مانند طراحی سیستم، راندمان تجهیزات، تنظیمات کنترلی، عایقکاری، شرایط ساختمان و نحوه بهرهبرداری بستگی دارد.
یک موتورخانه با طراحی مناسب و تجهیزات راندمان بالا میتواند نسبت به سیستمهای قدیمی، مصرف انرژی بسیار کمتری داشته باشد.
برای کاهش مصرف انرژی میتوان اقداماتی مانند تنظیم صحیح مشعل، عایقکاری لولهها، استفاده از تجهیزات کنترلی مناسب و سرویس منظم سیستم را در نظر گرفت.
جمعبندی
در پاسخ به سؤال موتورخانه چیست میتوان گفت موتورخانه یک سیستم متمرکز برای تولید، انتقال و کنترل انرژی مورد نیاز تأسیسات ساختمان است. تجهیزات مختلفی مانند دیگ، مشعل، پمپ، مبدل حرارتی، منبع انبساط و تجهیزات کنترلی در کنار یکدیگر کار میکنند تا گرمایش، سرمایش یا آب گرم مورد نیاز ساختمان تأمین شود.
شناخت اجزای موتورخانه و درک درست نحوه کار موتورخانه به انتخاب، بهرهبرداری و نگهداری بهتر سیستم کمک میکند. همچنین با توجه به نوع پروژه، انواع موتورخانه و تجهیزات مورد استفاده میتوانند تفاوت قابل توجهی با یکدیگر داشته باشند.
در نهایت، طراحی اصولی، انتخاب صحیح ظرفیت تجهیزات و نگهداری منظم، سه عامل مهم در افزایش راندمان، کاهش مصرف انرژی و افزایش عمر مفید موتورخانه هستند.
سوالات متداول درباره موتورخانه
موتورخانه چیست؟
موتورخانه مجموعهای از تجهیزات مکانیکی و کنترلی است که برای تأمین، انتقال و کنترل گرمایش، سرمایش یا آب گرم مورد نیاز ساختمان استفاده میشود.
مهمترین اجزای موتورخانه کداماند؟
دیگ، مشعل، پمپ، منبع انبساط، مبدل حرارتی، سختیگیر و تجهیزات کنترلی از مهمترین اجزای مورد استفاده در بسیاری از موتورخانهها هستند.
موتورخانه چگونه کار میکند؟
در سیستم گرمایشی، آب توسط دیگ گرم شده و به کمک پمپ در مدار گردش میکند. آب گرم پس از انتقال حرارت به ساختمان، دوباره به موتورخانه بازمیگردد و چرخه تکرار میشود.
انواع موتورخانه کداماند؟
موتورخانهها را میتوان به انواع گرمایشی، سرمایشی، گرمایشی و سرمایشی و صنعتی تقسیم کرد. نوع موتورخانه به کاربری ساختمان و نیاز پروژه بستگی دارد.
آیا موتورخانه فقط برای گرمایش ساختمان است؟
خیر. موتورخانه میتواند علاوه بر گرمایش، برای سرمایش و تأمین آب گرم مصرفی نیز مورد استفاده قرار گیرد.
چرا سرویس موتورخانه اهمیت دارد؟
سرویس منظم به شناسایی مشکلات، جلوگیری از خرابی ناگهانی، حفظ راندمان تجهیزات و کاهش هزینههای تعمیر و انرژی کمک میکند.
آیا میتوان مصرف انرژی موتورخانه را کاهش داد؟
بله. انتخاب صحیح تجهیزات، تنظیم مشعل، عایقکاری مناسب، استفاده از سیستمهای کنترل و سرویس دورهای میتوانند به کاهش مصرف انرژی کمک کنند.
