گیج فشار یا ترانسمیتر فشار؛ کدام گزینه انتخاب بهتری است؟
گیج فشار یا ترانسمیتر فشار؛ کدام گزینه انتخاب بهتری است؟
وقتی صحبت از اندازهگیری فشار در یک سیستم صنعتی، تأسیساتی یا فرایندی میشود، معمولاً دو تجهیز بیشتر از بقیه مورد توجه قرار میگیرند: گیج فشار و ترانسمیتر فشار. هر دو برای اندازهگیری فشار به کار میروند، اما روش عملکرد، نحوه نمایش اطلاعات و کاربرد آنها یکسان نیست.
انتخاب بین گیج فشار یا ترانسمیتر فشار فقط به قیمت یا ظاهر تجهیز بستگی ندارد. نوع سیستم، دقت مورد نیاز، امکان کنترل از راه دور، شرایط محیطی و حتی نوع سیال میتواند روی انتخاب نهایی تأثیر بگذارد.
در این مقاله ابتدا با عملکرد هر دو تجهیز آشنا میشویم، سپس تفاوت گیج فشار و ترانسمیتر فشار را بررسی میکنیم تا مشخص شود در هر شرایط استفاده از کدام گزینه منطقیتر است.
گیج فشار چیست؟
گیج فشار یا Pressure Gauge وسیلهای برای اندازهگیری و نمایش فشار سیال در یک سیستم است. این تجهیز معمولاً فشار را بهصورت مستقیم روی صفحه نمایش میدهد و اپراتور میتواند مقدار فشار را از روی عقربه مشاهده کند.
گیجهای فشار در مدلهای مختلفی تولید میشوند و بسته به کاربرد ممکن است از مکانیزمهای متفاوتی مانند لوله بوردون، دیافراگم یا کپسول برای اندازهگیری فشار استفاده کنند.
برای مثال، در یک سیستم گرمایشی ممکن است یک گیج فشار روی مدار نصب شود تا اپراتور بتواند در هر لحظه فشار سیستم را مشاهده کند. در چنین شرایطی معمولاً نیازی به ارسال اطلاعات فشار به یک سیستم کنترل مرکزی وجود ندارد.
مزایای گیج فشار
- ساختار نسبتاً ساده
- امکان مشاهده مستقیم فشار
- عدم نیاز به برق در بسیاری از مدلها
- نصب و استفاده آسان
- هزینه مناسب برای بسیاری از کاربردها
- مناسب برای کنترل و پایش محلی فشار
ترانسمیتر فشار چیست؟
ترانسمیتر فشار یا Pressure Transmitter تجهیزی است که فشار را اندازهگیری کرده و آن را به یک سیگنال الکتریکی استاندارد تبدیل میکند.
این سیگنال میتواند به سیستمهای کنترلی مانند PLC، DCS یا سیستم مانیتورینگ ارسال شود. به همین دلیل، ترانسمیتر فشار در فرایندهایی که نیاز به کنترل یا ثبت مداوم فشار دارند، اهمیت زیادی پیدا میکند.
ترانسمیتر معمولاً از یک بخش حسگر برای تشخیص فشار و یک مدار الکترونیکی برای تبدیل و انتقال سیگنال تشکیل شده است.
یکی از سیگنالهای رایج در تجهیزات صنعتی، ۴ تا ۲۰ میلیآمپر است. در برخی تجهیزات نیز از پروتکلهای ارتباطی و خروجیهای دیگر استفاده میشود.

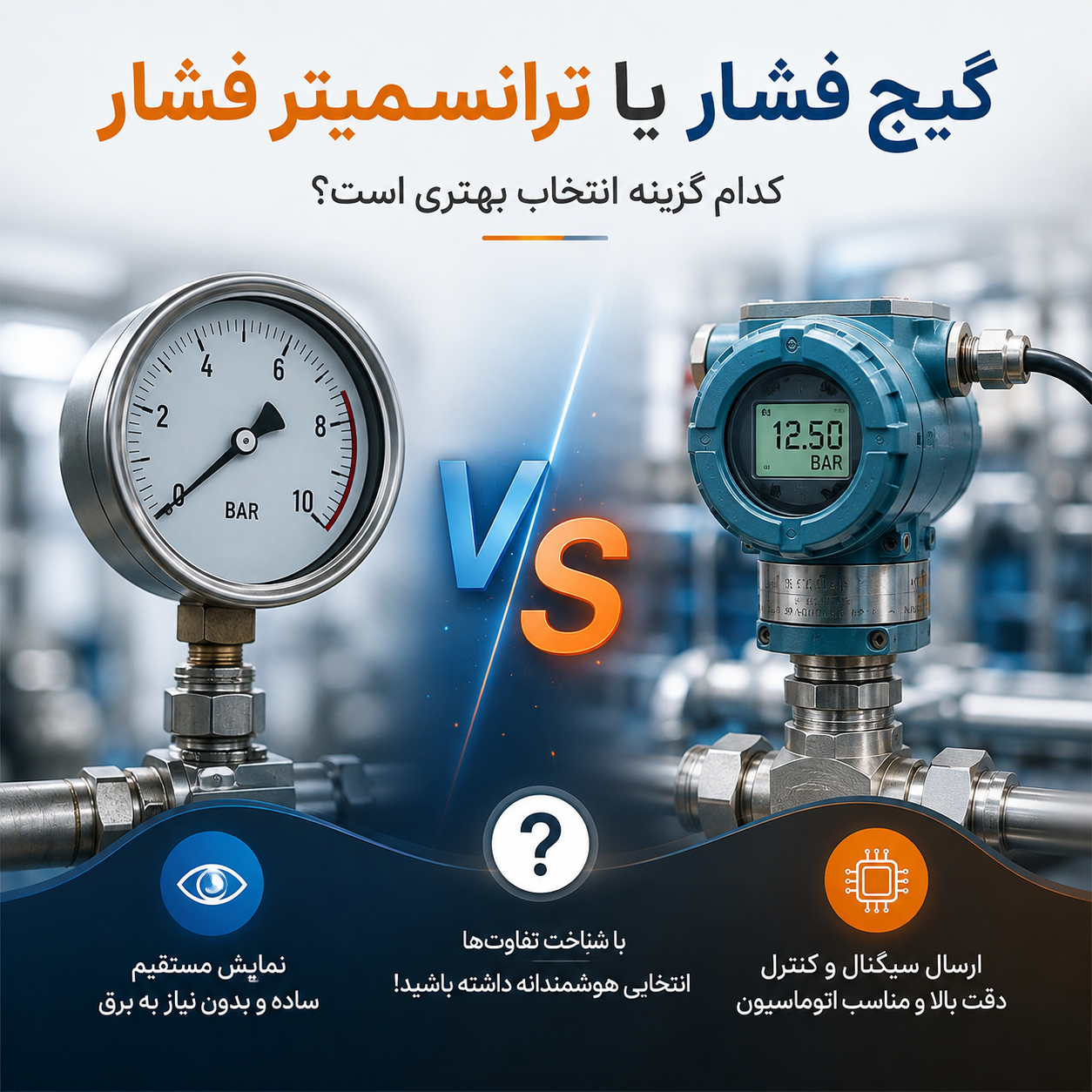

تفاوت گیج فشار و ترانسمیتر فشار
مهمترین تفاوت گیج فشار و ترانسمیتر فشار در نحوه دریافت و استفاده از اطلاعات فشار است.
گیج فشار بیشتر برای نمایش محلی فشار طراحی شده است؛ یعنی فردی که در محل نصب تجهیز حضور دارد، میتواند مقدار فشار را مشاهده کند.
در مقابل، ترانسمیتر فشار علاوه بر اندازهگیری، اطلاعات فشار را به شکل یک سیگنال قابل استفاده برای تجهیزات کنترلی منتقل میکند.
| ویژگی | گیج فشار | ترانسمیتر فشار |
|---|---|---|
| نمایش مستقیم فشار | دارد | معمولاً ندارد یا محدود است |
| ارسال سیگنال به PLC | ندارد | دارد |
| نیاز به برق | در بسیاری از مدلها ندارد | معمولاً دارد |
| مانیتورینگ از راه دور | مناسب نیست | مناسب است |
| ساختار | سادهتر | الکترونیکی و پیچیدهتر |
| هزینه اولیه | معمولاً کمتر | معمولاً بیشتر |
| کاربرد اصلی | پایش محلی | اندازهگیری و کنترل فرایند |
بنابراین نمیتوان گفت یکی از این دو تجهیز همیشه بهتر است. انتخاب مناسب به نیاز سیستم بستگی دارد.
کاربرد گیج فشار
کاربرد گیج فشار بیشتر در سیستمهایی است که اپراتور باید فشار را بهصورت محلی بررسی کند و نیازی به انتقال مداوم اطلاعات به سیستم کنترل وجود ندارد.
برخی از کاربردهای رایج گیج فشار عبارتاند از:
- سیستمهای گرمایشی و موتورخانهها
- پمپها و تجهیزات آبرسانی
- کمپرسورها
- خطوط انتقال سیالات
- سیستمهای هیدرولیک
- تجهیزات پنوماتیک
- مخازن تحت فشار
- خطوط بخار و آب
- برخی تجهیزات فرایندی
یک مثال ساده
فرض کنید روی خروجی یک پمپ آب، فشارسنج نصب شده است. اپراتور میخواهد بداند فشار خروجی پمپ در محدوده مناسب قرار دارد یا خیر.
اگر تنها هدف، مشاهده فشار در محل باشد، یک گیج فشار مناسب میتواند نیاز سیستم را برطرف کند و استفاده از ترانسمیتر لزوماً ضروری نیست.
کاربرد ترانسمیتر فشار
کاربرد ترانسمیتر فشار بیشتر در سیستمهایی دیده میشود که اندازهگیری فشار باید بهصورت دقیقتر، مداوم یا از راه دور انجام شود.
ترانسمیترها در صنایع و تجهیزات مختلفی مانند موارد زیر استفاده میشوند:
- صنایع نفت و گاز
- صنایع پتروشیمی
- نیروگاهها
- صنایع غذایی و دارویی
- سیستمهای تصفیه آب و فاضلاب
- خطوط فرایندی
- سیستمهای اتوماسیون صنعتی
- تجهیزات HVAC و تأسیسات پیشرفته
- کنترل فشار پمپها و کمپرسورها
برای مثال، در یک واحد صنعتی ممکن است فشار یک خط فرایندی بهصورت مداوم اندازهگیری شود. مقدار فشار توسط ترانسمیتر به PLC ارسال میشود و سیستم کنترل بر اساس این اطلاعات تصمیم میگیرد که یک شیر را باز یا بسته کند یا سرعت یک پمپ را تغییر دهد.
در چنین شرایطی، یک گیج معمولی بهتنهایی نمیتواند همان عملکرد را ارائه دهد.
آیا میتوان همزمان از گیج فشار و ترانسمیتر استفاده کرد؟
بله. در بسیاری از سیستمهای صنعتی اتفاقاً استفاده همزمان از هر دو تجهیز میتواند انتخاب مناسبی باشد.
در این حالت، گیج فشار برای مشاهده مستقیم مقدار فشار توسط اپراتور استفاده میشود و ترانسمیتر فشار اطلاعات را به سیستم کنترل ارسال میکند.
این ترکیب یک مزیت مهم دارد: اپراتور میتواند مقدار فشار را بهصورت محلی ببیند و سیستم کنترل نیز اطلاعات فشار را بهصورت الکترونیکی دریافت کند.
به همین دلیل در برخی خطوط فرایندی، نصب هر دو تجهیز در کنار یکدیگر کاملاً منطقی است.
برای انتخاب گیج فشار یا ترانسمیتر فشار به چه نکاتی توجه کنیم؟
قبل از خرید یا انتخاب تجهیز، صرفاً به محدوده فشار توجه نکنید. چند عامل مهم دیگر نیز باید بررسی شوند.
۱. محدوده اندازهگیری
اولین موضوع، محدوده فشار سیستم است. تجهیز انتخابشده باید بتواند فشار مورد انتظار را با محدوده مناسب اندازهگیری کند.
انتخاب تجهیزی که دائماً نزدیک انتهای محدوده اندازهگیری کار میکند، میتواند انتخاب مناسبی نباشد.
۲. نوع سیال
نوع سیال با جنس قسمتهای در تماس با سیال ارتباط مستقیم دارد. آب، بخار، روغن، مواد شیمیایی و سیالات خورنده شرایط یکسانی ندارند.
۳. دما
دمای فرایند نیز اهمیت زیادی دارد. در دماهای بالا ممکن است استفاده از تجهیزات و متعلقات مناسب برای شرایط حرارتی ضروری باشد.
۴. دقت مورد نیاز
اگر سیستم فقط به یک نمایش تقریبی فشار نیاز دارد، ممکن است گیج انتخاب اقتصادیتری باشد. اما در فرایندهای حساس، دقت اندازهگیری و مشخصات فنی ترانسمیتر اهمیت بیشتری پیدا میکند.
۵. نیاز به کنترل از راه دور
اگر قرار است فشار در اتاق کنترل یا نرمافزار مانیتورینگ مشاهده شود، ترانسمیتر فشار گزینه مناسبتری است.
۶. شرایط محیطی
رطوبت، گردوغبار، لرزش، دمای محیط و شرایط نصب میتوانند روی انتخاب تجهیز تأثیر بگذارند. درجه حفاظت بدنه و جنس تجهیزات باید متناسب با محیط انتخاب شود.
گیج فشار بهتر است یا ترانسمیتر فشار؟
پاسخ این سؤال به نوع کاربرد بستگی دارد.
اگر هدف شما مشاهده مستقیم فشار در محل است و نیازی به ارسال اطلاعات به سیستم کنترل ندارید، گیج فشار معمولاً انتخاب ساده و اقتصادیتری خواهد بود.
اما اگر نیاز دارید فشار به PLC یا سیستم مانیتورینگ منتقل شود، امکان کنترل خودکار داشته باشید یا اطلاعات فشار از راه دور بررسی شود، ترانسمیتر فشار انتخاب مناسبتری است.
در سیستمهای حساس نیز میتوان از هر دو تجهیز بهصورت همزمان استفاده کرد تا هم نمایش محلی وجود داشته باشد و هم امکان کنترل و مانیتورینگ فراهم شود.
جمعبندی
در انتخاب گیج فشار یا ترانسمیتر فشار نباید تنها به تفاوت ظاهری یا قیمت آنها توجه کرد. این دو تجهیز با وجود شباهت در وظیفه اصلی، یعنی اندازهگیری فشار، برای نیازهای متفاوتی طراحی شدهاند.
گیج فشار بیشتر برای نمایش و پایش محلی مناسب است؛ در حالی که ترانسمیتر فشار برای اندازهگیری، انتقال داده و استفاده در سیستمهای کنترلی کاربرد بیشتری دارد.
اگر سیستم شما ساده است و اپراتور تنها باید فشار را در محل مشاهده کند، گیج میتواند گزینه مناسبی باشد. اما در یک فرایند اتوماسیونشده که اطلاعات فشار باید به PLC یا سیستم کنترل منتقل شود، ترانسمیتر انتخاب منطقیتری خواهد بود.
سوالات متداول
آیا گیج فشار همان ترانسمیتر فشار است؟
خیر. گیج فشار معمولاً مقدار فشار را بهصورت مستقیم روی صفحه نمایش میدهد، اما ترانسمیتر فشار مقدار فشار را اندازهگیری کرده و آن را به یک سیگنال الکتریکی قابل استفاده در سیستم کنترل تبدیل میکند.
مهمترین تفاوت گیج فشار و ترانسمیتر فشار چیست؟
مهمترین تفاوت آنها در نحوه استفاده از اطلاعات اندازهگیریشده است. گیج برای مشاهده محلی فشار مناسب است، در حالی که ترانسمیتر میتواند اطلاعات فشار را به سیستمهای کنترلی و مانیتورینگ ارسال کند.
کاربرد گیج فشار بیشتر در چه سیستمهایی است؟
گیج فشار در پمپها، موتورخانهها، کمپرسورها، سیستمهای هیدرولیک، پنوماتیک، مخازن و خطوط انتقال سیالات کاربرد دارد؛ بهخصوص زمانی که مشاهده فشار در محل کافی باشد.
کاربرد ترانسمیتر فشار چیست؟
ترانسمیتر فشار در سیستمهای صنعتی و اتوماسیون برای اندازهگیری فشار و ارسال اطلاعات به تجهیزاتی مانند PLC، DCS و سیستمهای مانیتورینگ استفاده میشود.
آیا امکان استفاده همزمان از گیج و ترانسمیتر فشار وجود دارد؟
بله. در بسیاری از سیستمها از گیج برای نمایش محلی و از ترانسمیتر برای ارسال اطلاعات فشار به سیستم کنترل استفاده میشود. این روش میتواند دید مناسبی هم برای اپراتور و هم برای سیستم کنترل فراهم کند.
برای سیستم ساده، گیج فشار بهتر است یا ترانسمیتر؟
اگر تنها نیاز به مشاهده فشار در محل دارید، گیج فشار معمولاً گزینه سادهتر و اقتصادیتری است. اگر به انتقال اطلاعات، مانیتورینگ یا کنترل خودکار نیاز دارید، ترانسمیتر فشار انتخاب مناسبتری خواهد بود.
