ترانسمیتر کانال هوا چیست؟
راهنمای جامع انتخاب و کاربرد در سیستم‌های HVAC

مقدمه: اهمیت اندازه‌گیری پارامترهای هوا در کانال‌ها

در دنیای مدرن، سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC) نقش حیاتی در تأمین آسایش حرارتی و کیفیت هوای داخل ساختمان‌ها ایفا می‌کنند. این سیستم‌ها برای عملکرد بهینه و کارآمد، نیازمند اطلاعات دقیق و لحظه‌ای از وضعیت هوای در حال گردش در کانال‌ها هستند. آیا می‌دانستید که کنترل دقیق دما، رطوبت و فشار هوا در کانال‌ها می‌تواند تا **۳۰ درصد در مصرف انرژی** ساختمان صرفه‌جویی کند و در عین حال، عمر تجهیزات را افزایش دهد؟

در این میان، **ترانسمیتر کانال هوا (Duct Transmitter)** به عنوان یک ابزار دقیق و هوشمند، وظیفه اندازه‌گیری پارامترهای مختلف هوا را بر عهده دارد و این اطلاعات را به صورت سیگنال‌های الکتریکی استاندارد (مانند ۴-۲۰ میلی‌آمپر یا ۰-۱۰ ولت) به سیستم‌های کنترل مرکزی مانند **PLC** یا **BMS** ارسال می‌کند . اما ترانسمیتر کانال هوا دقیقاً چیست؟ چه انواعی دارد و چگونه می‌توان بهترین گزینه را برای پروژه خود انتخاب کرد؟ در این مقاله به تمام این پرسش‌ها پاسخ خواهیم داد.

ترانسمیتر کانال هوا چیست و چه کاربردی دارد؟

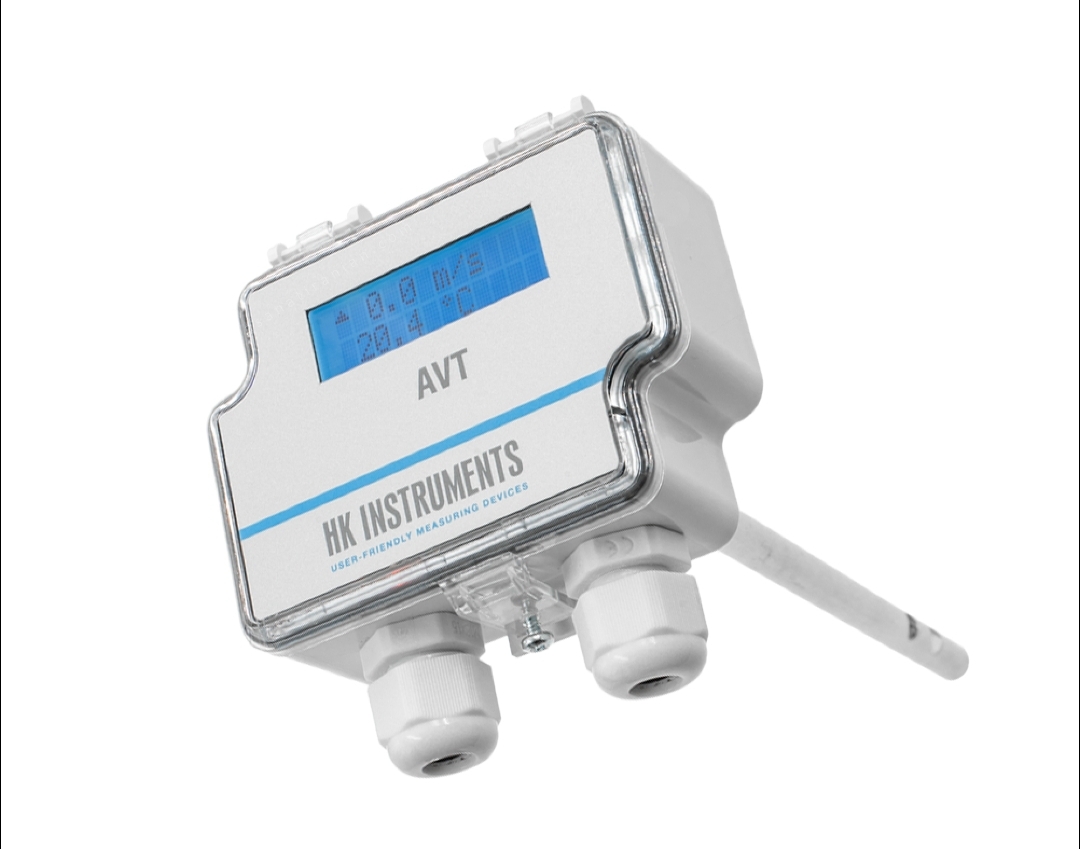

**ترانسمیتر کانال هوا** یک دستگاه اندازه‌گیری الکترونیکی است که به طور خاص برای نصب در داخل یا روی کانال‌های هوا طراحی شده است . این دستگاه با استفاده از سنسورهای مختلف، پارامترهایی مانند دما، رطوبت، فشار، سرعت و جریان هوا را اندازه‌گیری کرده و آنها را به سیگنال‌های قابل خواندن برای سیستم‌های کنترل تبدیل می‌کند.

کاربردهای اصلی ترانسمیتر کانال هوا:

– **سیستم‌های تهویه مطبوع (HVAC)**: کنترل دقیق دما و رطوبت هوای ورودی به اتاق‌ها برای تأمین آسایش ساکنان .
– **اتاق‌های تمیز (Cleanrooms) و بیمارستان‌ها**: پایش و کنترل فشار و جریان هوا برای جلوگیری از آلودگی و حفظ شرایط استریل .
– **صنایع داروسازی و غذایی**: اندازه‌گیری رطوبت و دما در فرآیندهای تولید و نگهداری محصولات حساس .
– **گلخانه‌ها و سالن‌های پرورش قارچ و مرغداری**: کنترل شرایط محیطی برای بهینه‌سازی رشد و تولید .
– **پایش وضعیت فیلترها**: اندازه‌گیری اختلاف فشار در دو طرف فیلترها برای تشخیص زمان گرفتگی و نیاز به تعویض آنها .
– **اندازه‌گیری جریان هوا**: محاسبه میزان جریان هوا در کانال‌ها با استفاده از سنسورهای فشار تفاضلی و لوله پیتوت .

## انواع ترانسمیتر کانال هوا بر اساس پارامتر اندازه‌گیری

ترانسمیترهای کانال هوا بر اساس پارامتری که اندازه‌گیری می‌کنند به چند دسته اصلی تقسیم می‌شوند. انتخاب نوع مناسب به نیاز دقیق پروژه شما بستگی دارد.

۱. ترانسمیتر دما و رطوبت کانالی (Duct Temperature and Humidity Transmitter)

این نوع ترانسمیتر یکی از پرکاربردترین انواع است که برای اندازه‌گیری همزمان دما و رطوبت نسبی هوا در داخل کانال طراحی می‌شود .

– **نحوه عملکرد**: سنسور دما معمولاً از نوع ترمیستور یا RTD است و سنسور رطوبت از نوع خازنی یا مقاومتی که تغییرات رطوبت را به تغییرات ظرفیت خازنی یا مقاومت تبدیل می‌کند .
– **ویژگی‌ها**:
– نصب پروب (میله) در داخل کانال و جعبه الکترونیک در خارج از کانال .
– محدوده اندازه‌گیری دما: معمولاً **۰ تا ۵۰ درجه سانتی‌گراد** برای کاربردهای تهویه مطبوع .
– محدوده اندازه‌گیری رطوبت: **۰ تا ۱۰۰ درصد رطوبت نسبی (RH)** .
– دقت اندازه‌گیری: برای کاربردهای با کیفیت، دقت دمای کمتر از **۰.۵ درجه سانتی‌گراد** و دقت رطوبت **±۲ تا ۳ درصد** مطلوب است .
– **کاربردها**: هواسازها (AHU)، سیستم‌های تهویه مطبوع، کلین‌روم‌ها، صنایع غذایی و دارویی .

### ۲. ترانسمیتر فشار کانالی (Duct Pressure Transmitter)

این ترانسمیترها برای اندازه‌گیری فشار استاتیک، فشار تفاضلی یا فشار نسبی هوا در داخل کانال به کار می‌روند .

– **نحوه عملکرد**: این دستگاه‌ها با استفاده از سنسورهای مختلفی مانند **خازنی، پیزورزیستیو (Piezoresistive) یا استرین‌گیج (Strain Gauge)** کار می‌کنند. در سنسورهای خازنی، تغییر فشار باعث جابجایی دیافراگم و تغییر ظرفیت خازن می‌شود .
– **ویژگی‌ها**:
– **ترانسمیتر اختلاف فشار (DPT)**: پرکاربردترین نوع در کانال‌ها که اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند .
– محدوده اندازه‌گیری: از محدوده‌های بسیار کم مانند **۲۵ پاسکال** (برای پایش فیلترهای تمیز) تا محدوده‌های بالاتر مانند **۲۵۰۰ پاسکال** (برای اندازه‌گیری فشار فن) متغیر است .
– قابلیت انتخاب رنج اندازه‌گیری در محل: برخی مدل‌های پیشرفته امکان انتخاب بین چندین رنج اندازه‌گیری را با جامپر یا نرم‌افزار فراهم می‌کنند .
– کالیبراسیون خودکار صفر (Auto-zero): برخی ترانسمیترها هر ۱۰ دقیقه یکبار به طور خودکار نقطه صفر را کالیبره می‌کنند که دقت طولانی‌مدت را تضمین می‌کند .
– **کاربردها**: کنترل فن‌ها و دمپرها، پایش گرفتگی فیلترها، اندازه‌گیری سطح مایعات در مخازن (با استفاده از اختلاف فشار)، اندازه‌گیری جریان هوا با المان‌های اولیه .

۳. ترانسمیتر جریان هوا کانالی (Duct Air Flow Transmitter)

این دستگاه‌ها برای اندازه‌گیری سرعت و دبی (جریان) هوا در کانال‌ها به کار می‌روند. اغلب آنها در واقع ترانسمیترهای اختلاف فشار هستند که با استفاده از یک المان اولیه (مانند لوله پیتوت یا صفحه روزنه) و محاسبه روابط سیالاتی، جریان را تعیین می‌کنند .

– **نحوه عملکرد**: ترانسمیتر اختلاف فشار، اختلاف فشار ایجاد شده توسط المان اولیه (مثلاً لوله پیتوت) را اندازه‌گیری کرده و با توجه به ضریب K المان، آن را به سرعت یا دبی هوا تبدیل می‌کند .
– **ویژگی‌ها**:
– قابلیت انتخاب واحدهای اندازه‌گیری مختلف: مانند **مترمکعب بر ساعت (m³/h)**، **لیتر بر ثانیه (l/s)**، **فوت مکعب بر دقیقه (cfm)**، **متر بر ثانیه (m/s)** و … .
– سازگاری با انواع سنسورها و المان‌های اولیه مانند لوله پیتوت و دمپرهای اندازه‌گیری .
– **کاربردها**: اندازه‌گیری و کنترل دقیق جریان هوا در کانال‌های اصلی و فرعی، بالانس‌کردن سیستم‌های تهویه، پایش عملکرد فن‌ها در هواسازها .

جدول مقایسه انواع ترانسمیتر کانال هوا

| نوع ترانسمیتر | پارامتر اندازه‌گیری | محدوده اندازه‌گیری رایج | کاربردهای اصلی |
| :— | :— | :— | :— |
| **دما و رطوبت** | دما (°C) و رطوبت نسبی (%) | ۰ تا ۵۰ درجه سانتی‌گراد، ۰ تا ۱۰۰% RH | هواسازها، کلین‌روم‌ها، صنایع دارویی و غذایی، گلخانه‌ها |
| **فشار (اختلاف فشار)** | فشار استاتیک، اختلاف فشار | ۲۵ پاسکال تا ۷۰۰۰ پاسکال | کنترل فن/دمپر، پایش فیلتر، اندازه‌گیری سطح و جریان |
| **جریان هوا** | سرعت (m/s) و دبی (m³/h, cfm) | وابسته به المان اولیه و محدوده فشار | بالانس کانال‌ها، پایش فن‌ها، اندازه‌گیری جریان در داکت‌ها |

نکات کلیدی در خرید ترانسمیتر کانال هوا

برای انتخاب بهترین ترانسمیتر کانال هوا، باید به مشخصات فنی و شرایط پروژه خود توجه کنید. در اینجا مهم‌ترین نکات آورده شده است:

### ۱. پارامتر مورد اندازه‌گیری
مشخص کنید دقیقاً به اندازه‌گیری چه پارامتری نیاز دارید: دما، رطوبت، فشار، جریان یا ترکیبی از آنها.

### ۲. محدوده اندازه‌گیری
محدوده کاری پارامتر مورد نظر را در پروژه خود تعیین کنید. برای مثال، محدوده فشار مورد نیاز برای پایش فیلتر با محدوده مورد نیاز برای اندازه‌گیری فشار فن کاملاً متفاوت است .

### ۳. دقت اندازه‌گیری
دقت مورد نیاز کاربرد خود را مشخص کنید. برای محیط‌های حساس مانند کلین‌روم‌ها یا صنایع داروسازی، به ترانسمیترهایی با دقت بالا (مثلاً دقت رطوبت ±۲٪) نیاز دارید .

### ۴. نوع خروجی سیگنال
ترانسمیترها معمولاً دارای خروجی‌های استاندارد هستند. رایج‌ترین انواع عبارتند از:
– **خروجی جریان (۴-۲۰ میلی‌آمپر)**: برای انتقال سیگنال در فواصل طولانی و محیط‌های پرنویز صنعتی ایده‌آل است .
– **خروجی ولتاژ (۰-۱۰ ولت)**: برای فواصل کوتاه‌تر و اتصال به برخی کنترلرها مناسب است .
– **خروجی دیجیتال (مانند Modbus RTU, RS485)**: امکان ارتباط دوطرفه، شبکه‌کردن چندین دستگاه و دریافت داده‌های بیشتر (مانند عیب‌یابی) را فراهم می‌کند .

### ۵. شرایط محیطی
– **دمای کاری**: اطمینان حاصل کنید ترانسمیتر برای محدوده دمایی محل نصب (مثلاً داخل کانال هوای گرم یا سرد) مناسب است. برخی مدل‌ها برای دمای **۲۰- تا ۵۰+ درجه سانتی‌گراد** طراحی شده‌اند .
– **رطوبت و گرد و غبار**: به درجه حفاظتی (IP) دستگاه توجه کنید. برای محیط‌های مرطوب یا پرگردوغبار، IP بالاتر (مثلاً IP54 یا بالاتر) نیاز است .

### ۶. قابلیت‌های جانبی
– **نمایشگر (Display)**: وجود نمایشگر دیجیتال روی ترانسمیتر، خواندن مقادیر در محل و عیب‌یابی را آسان‌تر می‌کند .
– **کالیبراسیون خودکار**: ویژگی Auto-zero یا Auto-calibration نیاز به نگهداری و کالیبراسیون دستی را کاهش می‌دهد .
– **قابلیت برنامه‌ریزی و تنظیم در محل**: امکان تغییر رنج اندازه‌گیری، واحدها یا نوع خروجی با جامپر یا نرم‌افزار، انعطاف‌پذیری دستگاه را افزایش می‌دهد .

نحوه نصب ترانسمیتر کانال هوا

نصب صحیح ترانسمیتر برای دستیابی به اندازه‌گیری‌های دقیق ضروری است. در اینجا چند نکته کلی برای نصب آورده شده است:

۱. **انتخاب محل مناسب**: ترانسمیتر را در محلی نصب کنید که جریان هوا به خوبی مخلوط شده و نماینده شرایط واقعی کانال باشد. از نصب در نزدیکی خم‌ها، انشعابات یا بلافاصله بعد از فن خودداری کنید .
۲. **رعایت فاصله**: برای ترانسمیترهای دما و رطوبت محیطی (دیواری)، دستگاه را از نور مستقیم خورشید، منابع گرمایشی، درها و پنجره‌ها دور نگه دارید و در ارتفاع مناسب (۱.۲ تا ۱.۸ متر) نصب کنید .
۳. **اتصالات الکتریکی**:
– قبل از هر کاری، برق را قطع کنید .
– از کابل‌های شیلددار برای کاهش نویز استفاده کنید .
– اتصالات را مطابق با داکیومنت فنی دستگاه انجام دهید.
۴. **تنظیم جامپرها و کانفیگ دستگاه**: پس از نصب، نوع خروجی (ولتاژ/جریان)، رنج اندازه‌گیری و سایر پارامترها را مطابق نیاز تنظیم کنید .

نتیجه‌گیری

**ترانسمیتر کانال هوا** یک ابزار حیاتی برای مدیریت هوشمند و بهینه سیستم‌های تهویه مطبوع و فرآیندهای صنعتی است. انتخاب درست این دستگاه بر اساس پارامتر مورد اندازه‌گیری، محدوده کاری، دقت مورد نیاز و نوع خروجی، تأثیر مستقیمی بر کارایی سیستم، مصرف انرژی و کیفیت هوای داخل ساختمان دارد.
