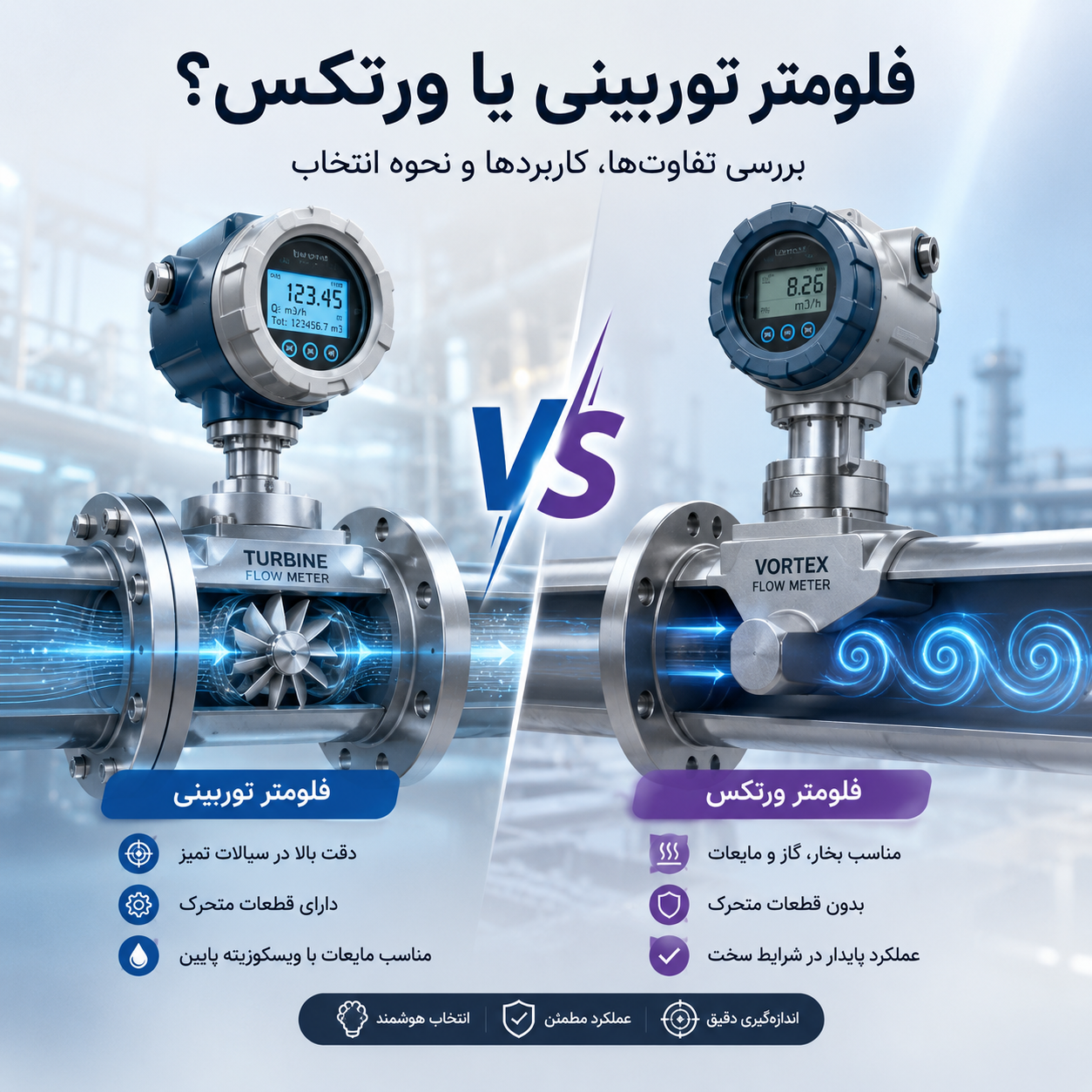

فلومتر توربینی یا ورتکس؟ بررسی تفاوت‌ها، کاربردها و نحوه انتخاب

انتخاب فلومتر مناسب برای اندازه‌گیری دبی سیالات، در بسیاری از واحدهای صنعتی اهمیت زیادی دارد. دقت اندازه‌گیری، نوع سیال، فشار و دما، محدوده جریان و حتی شرایط نصب می‌توانند روی عملکرد فلومتر تأثیر بگذارند. به همین دلیل، نمی‌توان یک مدل را برای همه کاربردها بهترین گزینه دانست.

در میان تجهیزات اندازه‌گیری جریان، فلومتر توربینی و فلومتر ورتکس هر دو برای اندازه‌گیری جریان مورد استفاده قرار می‌گیرند، اما نحوه عملکرد و شرایط مناسب استفاده از آن‌ها یکسان نیست. اگر برای انتخاب بین این دو تجهیز مردد هستید، شناخت تفاوت‌های آن‌ها می‌تواند از انتخاب اشتباه و هزینه‌های اضافی جلوگیری کند.

در ادامه بررسی می‌کنیم که فلومتر توربینی یا ورتکس چه تفاوتی با یکدیگر دارند، هرکدام بیشتر در چه شرایطی استفاده می‌شوند و هنگام خرید باید به چه نکاتی توجه کرد.

فلومتر توربینی چیست؟

فلومتر توربینی یا Turbine Flow Meter یکی از تجهیزات اندازه‌گیری جریان است که در آن عبور سیال باعث چرخش یک روتور یا توربین در مسیر جریان می‌شود. سرعت چرخش توربین با سرعت جریان سیال ارتباط دارد و سنسور، این چرخش را به سیگنال قابل اندازه‌گیری تبدیل می‌کند.

به زبان ساده، هرچه جریان سیال بیشتر باشد، توربین نیز با سرعت بالاتری می‌چرخد و دستگاه از روی این تغییرات، دبی جریان را محاسبه می‌کند.

این نوع فلومتر معمولاً برای سیالات تمیز و شرایطی که دقت مناسب اندازه‌گیری اهمیت دارد، گزینه قابل توجهی است.

فلومتر ورتکس چیست؟

فلومتر ورتکس یا Vortex Flow Meter بر اساس پدیده‌ای به نام گردابه‌زایی کار می‌کند. هنگامی که سیال از کنار یک مانع مخصوص که در مسیر جریان قرار گرفته عبور می‌کند، در پشت مانع گردابه‌هایی ایجاد می‌شود.

فرکانس ایجاد این گردابه‌ها با سرعت جریان ارتباط دارد. فلومتر با تشخیص این تغییرات می‌تواند دبی سیال را محاسبه کند.

یکی از مزیت‌های مهم فلومتر ورتکس این است که برخلاف فلومتر توربینی، قطعه چرخنده‌ای در مسیر جریان ندارد. به همین دلیل، در بسیاری از کاربردهای صنعتی که استفاده از تجهیزی با قطعات متحرک کمتر مطلوب است، فلومتر ورتکس می‌تواند انتخاب مناسبی باشد.

تفاوت فلومتر توربینی و ورتکس چیست؟

تفاوت فلومتر توربینی و ورتکس بیشتر به روش اندازه‌گیری، نوع سیال، شرایط کاری و ساختار داخلی آن‌ها مربوط می‌شود.

در فلومتر توربینی، جریان سیال باعث چرخش روتور می‌شود؛ اما در فلومتر ورتکس، دستگاه فرکانس گردابه‌های ایجادشده در اثر عبور سیال از مانع را اندازه‌گیری می‌کند.

البته این جدول یک مقایسه عمومی است و مشخصات دقیق هر فلومتر به طراحی، برند، سایز، کلاس دقت و شرایط فرآیند بستگی دارد.

کاربرد فلومتر توربینی

کاربرد فلومتر توربینی بیشتر در سیستم‌هایی دیده می‌شود که سیال نسبتاً تمیز است و اندازه‌گیری دقیق و تکرارپذیر دبی اهمیت دارد.

برخی از کاربردهای رایج آن عبارت‌اند از:

• اندازه‌گیری جریان آب و برخی مایعات صنعتی
• سیستم‌های انتقال و توزیع سیالات
• صنایع نفت و گاز
• صنایع شیمیایی
• خطوط فرآیندی
• سیستم‌های اندازه‌گیری و کنترل جریان
• کاربردهای انتقال سیالات تمیز

برای مثال، اگر قرار باشد دبی یک مایع تمیز در یک خط فرآیندی کنترل شود، فلومتر توربینی می‌تواند با توجه به محدوده دبی و مشخصات سیال، گزینه مناسبی باشد.

با این حال، وجود ذرات جامد یا آلودگی در سیال می‌تواند روی عملکرد مکانیکی توربین اثر بگذارد. بنابراین قبل از انتخاب این مدل، کیفیت و وضعیت سیال باید بررسی شود.

کاربرد فلومتر ورتکس

کاربرد فلومتر ورتکس در بسیاری از فرآیندهای صنعتی گسترده است و یکی از زمینه‌های شناخته‌شده استفاده از آن، اندازه‌گیری جریان بخار است.

از جمله کاربردهای فلومتر ورتکس می‌توان به موارد زیر اشاره کرد:

• اندازه‌گیری بخار
• اندازه‌گیری جریان گاز
• اندازه‌گیری برخی مایعات صنعتی
• سیستم‌های تولید و توزیع بخار
• صنایع نفت و گاز
• صنایع پتروشیمی
• نیروگاه‌ها
• صنایع شیمیایی
• سیستم‌های کنترل و مانیتورینگ فرآیند

یکی از دلایل محبوبیت ورتکس در این حوزه‌ها، نداشتن قطعات متحرک در مسیر اندازه‌گیری است. البته برای عملکرد صحیح، سیال باید شرایط مناسبی داشته باشد و سرعت جریان نیز در محدوده قابل اندازه‌گیری فلومتر قرار بگیرد.

فلومتر توربینی بهتر است یا ورتکس؟

پاسخ این سؤال به شرایط پروژه بستگی دارد. نمی‌توان گفت فلومتر توربینی همیشه بهتر از ورتکس است یا برعکس.

اگر سیال تمیز باشد و دقت و پاسخ مناسب در یک محدوده مشخص از جریان مورد نیاز باشد، فلومتر توربینی می‌تواند گزینه خوبی باشد.

در مقابل، اگر کاربرد شما شامل بخار یا گاز صنعتی باشد و بخواهید از تجهیزی بدون قطعات متحرک استفاده کنید، فلومتر ورتکس می‌تواند انتخاب مناسب‌تری باشد.

بنابراین بهتر است به جای مقایسه صرفاً بر اساس نام یا قیمت، شرایط واقعی خط را بررسی کنید.

هنگام انتخاب فلومتر توربینی یا ورتکس به چه نکاتی توجه کنیم؟

قبل از خرید یا انتخاب تجهیز، چند پارامتر اصلی باید مشخص شود.

۱. نوع سیال

ابتدا مشخص کنید سیال مورد اندازه‌گیری چیست. آب، روغن، گاز، بخار و مواد شیمیایی هرکدام شرایط متفاوتی دارند.

۲. محدوده دبی

حداقل و حداکثر دبی خط اهمیت زیادی دارد. اگر فلومتر خارج از محدوده کاری مناسب خود استفاده شود، عملکرد و دقت آن می‌تواند تحت تأثیر قرار گیرد.

۳. فشار و دما

فشار و دمای کاری باید با محدوده مجاز فلومتر هماهنگ باشد. این موضوع به‌خصوص در خطوط بخار و فرآیندهای دمای بالا اهمیت زیادی دارد.

۴. سایز لوله

قطر خط لوله باید با سایز مناسب فلومتر هماهنگ باشد. انتخاب سایز صرفاً بر اساس قطر لوله موجود همیشه بهترین روش نیست و محدوده جریان نیز باید در نظر گرفته شود.

۵. شرایط نصب

طول مستقیم لوله قبل و بعد از فلومتر، وجود زانویی، شیر، پمپ و سایر تجهیزات نزدیک به فلومتر می‌تواند روی جریان اثر بگذارد. رعایت دستورالعمل نصب سازنده، بخش مهمی از رسیدن به عملکرد مطلوب است.

۶. کیفیت سیال

در فلومترهای توربینی، وجود ذرات یا آلودگی می‌تواند اهمیت بیشتری داشته باشد، زیرا تجهیز دارای قطعه متحرک است. بنابراین تمیزی سیال و استفاده از فیلتراسیون مناسب، در صورت توصیه سازنده، باید مورد توجه قرار گیرد.

یک مثال ساده برای انتخاب

فرض کنید در یک کارخانه دو خط مختلف وجود دارد.

در خط اول، یک مایع تمیز با محدوده دبی مشخص در حال انتقال است و دقت اندازه‌گیری اهمیت زیادی دارد. در چنین شرایطی می‌توان فلومتر توربینی را به عنوان یکی از گزینه‌ها بررسی کرد.

در خط دوم، بخار صنعتی در یک فرآیند تولید جریان دارد و استفاده از تجهیزی بدون قطعات متحرک اهمیت دارد. در این حالت، فلومتر ورتکس می‌تواند گزینه مناسب‌تری باشد.

این مثال نشان می‌دهد که فلومتر توربینی یا ورتکس را نباید بدون شناخت شرایط فرآیند انتخاب کرد.

آیا فلومتر توربینی و ورتکس نیاز به کالیبراسیون دارند؟

بله، کالیبراسیون و بررسی دوره‌ای می‌تواند برای حفظ دقت اندازه‌گیری اهمیت داشته باشد. فاصله زمانی کالیبراسیون به نوع تجهیز، شرایط کاری، حساسیت فرآیند و الزامات سیستم بستگی دارد.

در کاربردهایی که دقت اندازه‌گیری مستقیماً روی کنترل فرآیند، محاسبات مصرف یا هزینه‌ها اثر می‌گذارد، کنترل عملکرد فلومتر اهمیت بیشتری پیدا می‌کند.

جمع‌بندی

انتخاب بین فلومتر توربینی یا ورتکس باید بر اساس شرایط واقعی فرآیند انجام شود. فلومتر توربینی با استفاده از چرخش روتور، جریان را اندازه‌گیری می‌کند و معمولاً برای بسیاری از سیالات تمیز و کاربردهای دقیق مناسب است.

فلومتر ورتکس نیز با تشخیص گردابه‌های ایجادشده در جریان کار می‌کند و به دلیل نداشتن قطعات متحرک، در کاربردهایی مانند اندازه‌گیری بخار و گاز بسیار مورد توجه است.

در نهایت، نوع سیال، محدوده دبی، فشار، دما، سایز لوله، شرایط نصب و دقت مورد نیاز باید پیش از انتخاب بررسی شوند. انتخاب صحیح فلومتر فقط به قیمت تجهیز وابسته نیست؛ بلکه باید بین مشخصات فنی فلومتر و نیاز واقعی سیستم هماهنگی وجود داشته باشد.

سوالات متداول

فلومتر توربینی یا ورتکس، کدام بهتر است؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند. انتخاب به نوع سیال، دبی، فشار، دما و شرایط نصب بستگی دارد. توربینی برای بسیاری از سیالات تمیز مناسب است، در حالی که ورتکس در کاربردهایی مانند بخار و گاز کاربرد گسترده‌ای دارد.

تفاوت فلومتر توربینی و ورتکس در چیست؟

فلومتر توربینی با اندازه‌گیری چرخش روتور کار می‌کند، اما فلومتر ورتکس فرکانس گردابه‌هایی را که هنگام عبور سیال از یک مانع ایجاد می‌شوند اندازه‌گیری می‌کند.

کاربرد فلومتر توربینی چیست؟

فلومتر توربینی در اندازه‌گیری جریان بسیاری از سیالات تمیز، خطوط انتقال، فرآیندهای صنعتی و برخی کاربردهای نفت، گاز و شیمیایی استفاده می‌شود.

کاربرد فلومتر ورتکس چیست؟

فلومتر ورتکس برای اندازه‌گیری جریان مایعات، گازها و به‌خصوص بخار در بسیاری از فرآیندهای صنعتی استفاده می‌شود.

آیا فلومتر توربینی قطعه متحرک دارد؟

بله. در ساختار فلومتر توربینی یک روتور یا توربین وجود دارد که با عبور سیال می‌چرخد. به همین دلیل کیفیت سیال و شرایط کاری می‌تواند روی عملکرد آن اثرگذار باشد.

آیا فلومتر ورتکس قطعه متحرک دارد؟

خیر، فلومتر ورتکس برای اندازه‌گیری جریان به قطعه چرخنده نیاز ندارد و بر اساس تشخیص گردابه‌های ایجادشده در جریان کار می‌کند.

برای اندازه‌گیری بخار، توربینی بهتر است یا ورتکس؟

در بسیاری از کاربردهای اندازه‌گیری بخار، فلومتر ورتکس گزینه متداولی است؛ با این حال انتخاب نهایی باید بر اساس فشار، دما، محدوده دبی و مشخصات فنی تجهیز انجام شود.
