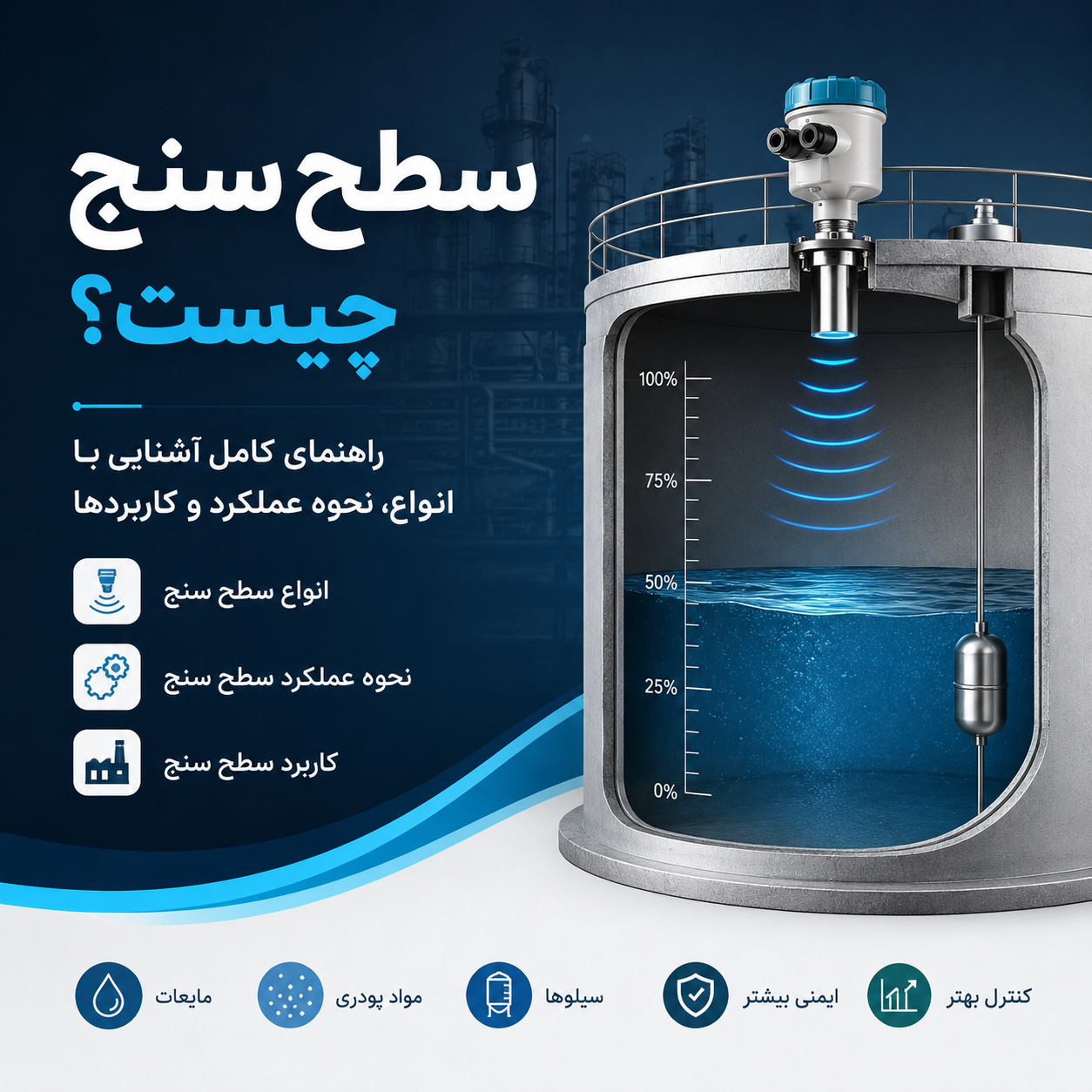

سطح سنج چیست؟ آشنایی کامل با انواع، نحوه عملکرد و کاربردهای Level Sensor
سطح سنج چیست؟ راهنمای کامل آشنایی با انواع، نحوه عملکرد و کاربرد سطح سنج
سطح سنج یکی از مهمترین تجهیزات ابزار دقیق است که برای اندازهگیری میزان سطح مایعات، جامدات پودری و مواد دانهای در مخازن، سیلوها و خطوط فرآیندی استفاده میشود. امروزه صنایع مختلف برای کنترل موجودی مواد، جلوگیری از سرریز شدن مخازن و افزایش ایمنی تجهیزات از انواع سطح سنج بهره میبرند. انتخاب صحیح این تجهیز نهتنها باعث افزایش دقت اندازهگیری میشود، بلکه هزینههای نگهداری و توقف خطوط تولید را نیز کاهش میدهد.
در این مقاله در تهران صنعت آرتا به طور کامل بررسی میکنیم که سطح سنج چیست، انواع سطح سنج کداماند، نحوه عملکرد سطح سنج چگونه است و کاربرد سطح سنج در صنایع مختلف چیست.
سطح سنج چیست؟
سطح سنج (Level Sensor یا Level Meter) دستگاهی است که برای اندازهگیری ارتفاع یا میزان ماده موجود داخل یک مخزن طراحی شده است. این ماده میتواند مایع، دوغاب، مواد گرانولی یا حتی پودر باشد.
هدف اصلی سطح سنج، ارائه اطلاعات دقیق درباره مقدار ماده داخل مخزن است تا اپراتورها بتوانند فرآیندهای صنعتی را با دقت بیشتری کنترل کنند.
به عنوان مثال، در یک مخزن ذخیره آب اگر سطح آب بیش از حد افزایش پیدا کند، احتمال سرریز شدن وجود دارد. در مقابل، اگر سطح آب بیش از حد کاهش یابد، ممکن است پمپ بدون آب کار کرده و آسیب ببیند. استفاده از یک سطح سنج مناسب از بروز چنین مشکلاتی جلوگیری میکند.
سطح سنج چگونه کار میکند؟
اساس عملکرد سطح سنج به نوع فناوری مورد استفاده بستگی دارد. برخی مدلها تماس مستقیم با ماده دارند و برخی دیگر بدون تماس، تنها با ارسال امواج یا سیگنال، سطح ماده را اندازهگیری میکنند.
در بیشتر مدلها فرآیند اندازهگیری شامل مراحل زیر است:
- تشخیص موقعیت سطح ماده
- تبدیل اطلاعات به سیگنال الکتریکی
- ارسال داده به PLC یا سیستم کنترل
- نمایش مقدار سطح روی نمایشگر یا سیستم مانیتورینگ
همین موضوع باعث شده سطح سنجها بخش مهمی از سیستمهای اتوماسیون صنعتی باشند.
نحوه عملکرد سطح سنج
انتخاب فناوری مناسب به نوع ماده، دما، فشار، میزان بخار، کف و شرایط محیطی بستگی دارد. در ادامه با رایجترین روشهای اندازهگیری آشنا میشویم.
۱. سطح سنج شناوری (Float Level Sensor)
در این مدل، یک شناور روی سطح مایع قرار میگیرد و با بالا یا پایین رفتن سطح، شناور نیز حرکت میکند. این حرکت به سیگنال الکتریکی تبدیل میشود.
مزایا
- قیمت مناسب
- نصب آسان
- مناسب برای آب و مایعات ساده
محدودیتها
- مناسب نبودن برای سیالات چسبناک
- حساسیت به رسوبات
۲. سطح سنج اولتراسونیک
این مدل با ارسال امواج صوتی و اندازهگیری زمان بازگشت موج، فاصله تا سطح ماده را محاسبه میکند.
مزایا
- بدون تماس با ماده
- دقت بالا
- عمر طولانی
محدودیتها
- حساسیت به بخار و کف
- کاهش دقت در برخی محیطهای صنعتی
۳. سطح سنج راداری
در این روش، امواج مایکروویو به سمت سطح ماده ارسال میشوند و زمان بازگشت آنها اندازهگیری میشود.
مزایا
- دقت بسیار بالا
- عملکرد عالی در فشار و دمای زیاد
- مناسب برای صنایع نفت و گاز
۴. سطح سنج خازنی
این تجهیز با اندازهگیری تغییر ظرفیت خازنی بین سنسور و ماده، میزان سطح را تشخیص میدهد.
مزایا
- مناسب برای مایعات و جامدات
- ابعاد کوچک
- پاسخدهی سریع
۵. سطح سنج هیدرواستاتیکی
در این روش فشار ستون مایع اندازهگیری شده و سپس به ارتفاع مایع تبدیل میشود.
این مدل بیشتر در مخازن آب، فاضلاب و استخرها استفاده میشود.
انواع سطح سنج
با توجه به شرایط فرآیند، سطح سنجها در گروههای مختلفی قرار میگیرند.
سطح سنج تماسی
در این مدل، سنسور مستقیماً با ماده در تماس است.
نمونهها:
- شناوری
- خازنی
- هیدرواستاتیکی
- هدایت الکتریکی
سطح سنج غیرتماسی
این مدل بدون تماس با ماده عملیات اندازهگیری را انجام میدهد.
نمونهها:
- راداری
- اولتراسونیک
- لیزری
سطح سنج نقطهای
تنها رسیدن سطح ماده به یک نقطه مشخص را تشخیص میدهد.
کاربرد:
- جلوگیری از سرریز
- هشدار پر یا خالی شدن مخزن
سطح سنج پیوسته
این مدل مقدار دقیق سطح را به صورت لحظهای اندازهگیری میکند.
کاربرد:
- سیستمهای کنترل فرآیند
- اتوماسیون صنعتی
- مخازن ذخیره بزرگ
کاربرد سطح سنج
امروزه تقریباً در تمام صنایع از سطح سنج استفاده میشود. برخی از مهمترین کاربردها عبارتاند از:
صنایع نفت و گاز
برای اندازهگیری سطح مخازن سوخت، نفت خام، مواد شیمیایی و فرآوردههای نفتی.
صنایع غذایی
کنترل سطح شیر، روغن، نوشیدنیها، شربت و سایر مواد غذایی مایع.
صنایع دارویی
اندازهگیری دقیق مواد اولیه با رعایت استانداردهای بهداشتی.
تصفیهخانههای آب و فاضلاب
کنترل سطح مخازن، ایستگاههای پمپاژ و حوضچههای تصفیه.
صنایع شیمیایی
اندازهگیری اسیدها، بازها و سایر مواد خورنده با سنسورهای مقاوم.
صنایع سیمان و معدن
اندازهگیری سطح مواد پودری، شن، ماسه و مواد معدنی در سیلوها.
مزایای استفاده از سطح سنج
استفاده از سطح سنج مزایای متعددی برای صنایع به همراه دارد:
- افزایش دقت اندازهگیری
- کاهش خطای انسانی
- جلوگیری از سرریز شدن مخازن
- جلوگیری از خشک کار کردن پمپها
- کاهش هزینههای تعمیرات
- افزایش ایمنی تجهیزات
- بهبود کیفیت تولید
- امکان مانیتورینگ لحظهای
چگونه سطح سنج مناسب انتخاب کنیم؟
انتخاب سطح سنج مناسب تنها به قیمت آن بستگی ندارد. هنگام خرید بهتر است موارد زیر را بررسی کنید:
- نوع ماده (مایع یا جامد)
- دمای فرآیند
- فشار مخزن
- وجود بخار یا کف
- خورندگی سیال
- دقت مورد نیاز
- ارتفاع مخزن
- نوع خروجی (۴ تا ۲۰ میلیآمپر، Modbus، HART و…)
- شرایط نصب
- بودجه پروژه
هرچه شرایط فرآیند پیچیدهتر باشد، انتخاب فناوری مناسب اهمیت بیشتری پیدا میکند.
اشتباهات رایج هنگام انتخاب سطح سنج
بسیاری از مشکلات اندازهگیری به دلیل انتخاب نادرست تجهیز ایجاد میشوند. رایجترین اشتباهات عبارتاند از:
- انتخاب سنسور بدون توجه به نوع سیال
- نادیده گرفتن دمای محیط
- بیتوجهی به فشار مخزن
- نصب در محل نامناسب
- انتخاب محدوده اندازهگیری اشتباه
- عدم توجه به استانداردهای حفاظتی (IP و Ex)
- جهت تماس با کارشناسان متخصص در حوزه ابزارآلات دقیق اینجا کلیک کنید. تماس با ما
تفاوت سطح سنج تماسی و غیرتماسی
| ویژگی | سطح سنج تماسی | سطح سنج غیرتماسی |
|---|---|---|
| تماس با ماده | دارد | ندارد |
| دقت | بالا | بسیار بالا |
| مناسب مواد خورنده | محدود | بسیار مناسب |
| هزینه | کمتر | بیشتر |
| نگهداری | بیشتر | کمتر |
جمعبندی
اگر بخواهیم به این سؤال پاسخ دهیم که سطح سنج چیست، باید گفت این تجهیز یکی از مهمترین ابزارهای اندازهگیری در صنعت است که برای کنترل سطح مایعات و جامدات در مخازن مورد استفاده قرار میگیرد. آشنایی با انواع سطح سنج، شناخت نحوه عملکرد سطح سنج و بررسی کاربرد سطح سنج به مهندسان و مدیران پروژه کمک میکند تا مناسبترین تجهیز را برای هر فرآیند انتخاب کنند.
با انتخاب صحیح سطح سنج میتوان دقت اندازهگیری را افزایش داد، از هدررفت مواد جلوگیری کرد، ایمنی تجهیزات را ارتقا داد و بهرهوری خطوط تولید را به شکل قابلتوجهی بهبود بخشید.
جهت تماس با کارشناسان متخصص در حوزه ابزارآلات دقیق اینجا کلیک کنید. تماس با ما
سوالات متداول (FAQ)
سطح سنج چیست و چه کاربردی دارد؟
سطح سنج دستگاهی برای اندازهگیری میزان مایعات یا جامدات داخل مخازن است که در صنایع مختلف برای کنترل فرآیند، جلوگیری از سرریز و مدیریت موجودی مواد استفاده میشود.
بهترین نوع سطح سنج کدام است؟
بهترین نوع سطح سنج به نوع سیال، شرایط محیطی، دما، فشار و دقت موردنیاز بستگی دارد. برای محیطهای صنعتی سخت، مدلهای راداری و اولتراسونیک از گزینههای پرکاربرد هستند.
تفاوت سطح سنج و سوئیچ سطح چیست؟
سطح سنج مقدار دقیق سطح ماده را بهصورت پیوسته اندازهگیری میکند، اما سوئیچ سطح تنها رسیدن ماده به یک نقطه مشخص را تشخیص داده و فرمان قطع یا وصل صادر میکند.
آیا سطح سنج برای مواد جامد نیز قابل استفاده است؟
بله. بسیاری از سطح سنجها مانند مدلهای راداری، خازنی و اولتراسونیک برای اندازهگیری سطح مواد پودری، گرانولی و دانهای در سیلوها طراحی شدهاند.
هنگام خرید سطح سنج باید به چه نکاتی توجه کرد؟
نوع ماده، دمای کاری، فشار مخزن، دقت اندازهگیری، شرایط نصب، نوع خروجی، مقاومت در برابر خوردگی و استانداردهای حفاظتی از مهمترین معیارهای انتخاب سطح سنج هستند.
