انواع سطح سنج صنعتی؛ راهنمای جامع انتخاب بهترین تجهیزات اندازهگیری سطح
انواع سطح سنج صنعتی از مهمترین تجهیزات ابزار دقیق هستند که در صنایع مختلف برای اندازهگیری و کنترل سطح مایعات، جامدات و مواد دوغابی مورد استفاده قرار میگیرند. انتخاب صحیح سطح سنج علاوه بر افزایش دقت فرآیند، باعث کاهش هزینههای تعمیر و نگهداری، جلوگیری از سرریز مخازن و افزایش ایمنی تجهیزات میشود.
در این مقاله در تهران صنعت آرتا بهصورت کامل با سطح سنج مخازن، روشهای اندازهگیری سطح مایعات و انواع سنسور سطح آشنا میشوید و یاد میگیرید در هر صنعت کدام فناوری بهترین عملکرد را دارد.
سطح سنج صنعتی چیست؟
سطح سنج صنعتی (Level Transmitter یا Level Sensor) دستگاهی است که برای اندازهگیری ارتفاع یا حجم مواد داخل مخزن، تانک، سیلو یا خطوط فرآیندی طراحی شده است. این تجهیزات اطلاعات دقیقی از میزان پر یا خالی بودن مخزن در اختیار سیستم کنترل قرار میدهند تا فرآیندها به شکل ایمن و بهینه مدیریت شوند.
سطح سنجها میتوانند برای اندازهگیری موارد زیر استفاده شوند:
- آب
- نفت و فرآوردههای نفتی
- اسیدها و مواد شیمیایی
- مواد غذایی
- دارویی
- فاضلاب
- سیمان
- پودرها
- گرانول
- مواد معدنی
اهمیت استفاده از سطح سنج صنعتی
اندازهگیری دقیق سطح تنها برای اطلاع از میزان موجودی مخزن نیست، بلکه نقش مهمی در کنترل فرآیندهای صنعتی دارد.
مهمترین مزایا عبارتاند از:
- جلوگیری از سرریز مخازن
- جلوگیری از خشک کار کردن پمپها
- کاهش هدررفت مواد اولیه
- افزایش ایمنی خطوط تولید
- بهبود کیفیت محصول
- کاهش هزینههای تعمیرات
- امکان مانیتورینگ آنلاین مخازن
- کنترل خودکار فرآیندها
روشهای اندازهگیری سطح مایعات
انتخاب روشهای اندازهگیری سطح مایعات به نوع سیال، فشار، دما، چگالی و شرایط محیط بستگی دارد.
مهمترین روشها عبارتاند از:
۱. اندازهگیری تماسی
در این روش سنسور با سیال در تماس مستقیم قرار میگیرد.
ویژگیها:
- قیمت مناسب
- نصب آسان
- دقت بالا
- مناسب برای آب و مایعات معمولی
نمونهها:
- شناوری
- هیدرواستاتیک
- خازنی
- هدایت الکتریکی
۲. اندازهگیری غیرتماسی
در این روش سنسور با سیال تماس ندارد.
مزایا:
- مناسب مواد خورنده
- مناسب دماهای بالا
- طول عمر بیشتر
- نیاز کمتر به سرویس
نمونهها:
- راداری
- اولتراسونیک
- لیزری

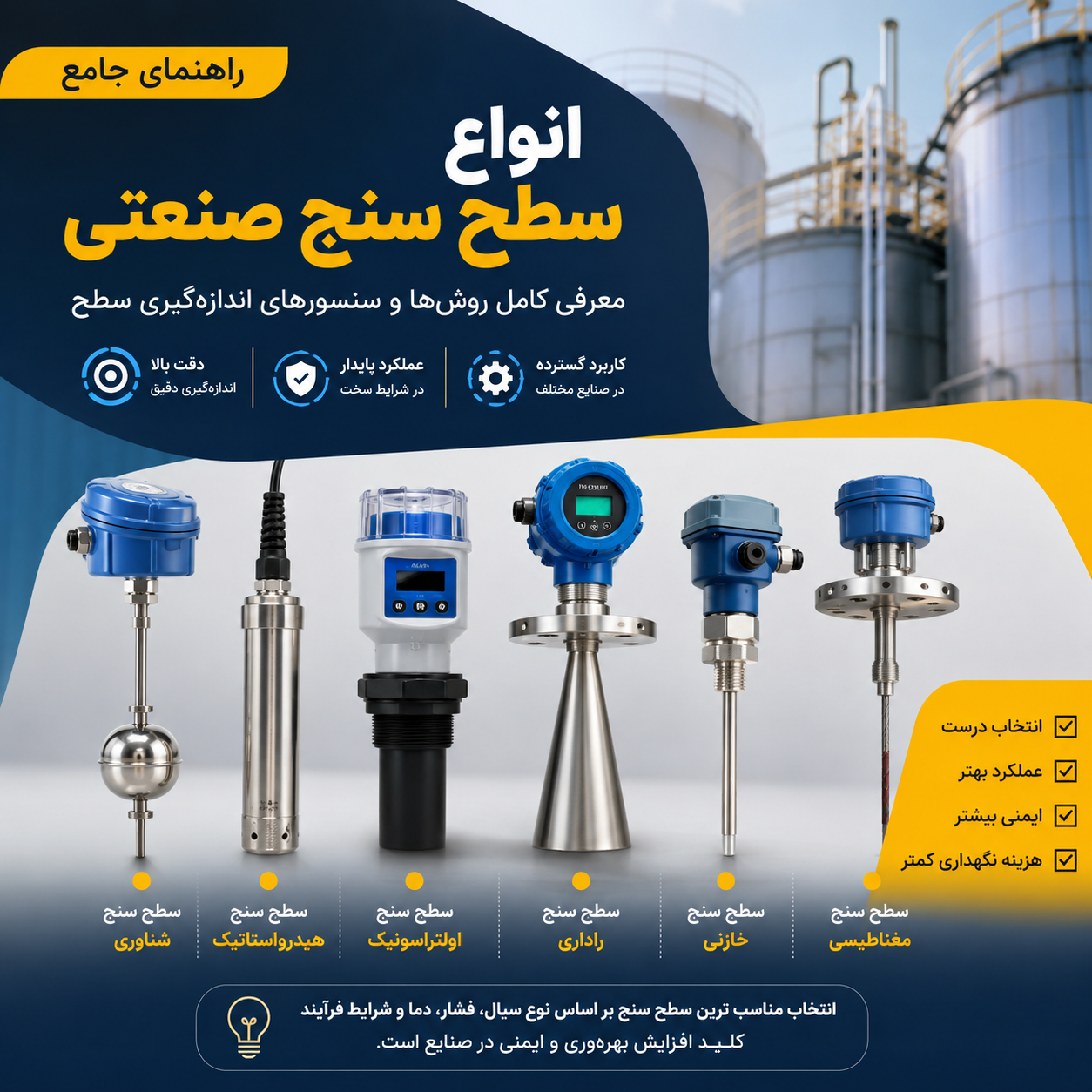

انواع سطح سنج صنعتی
در ادامه با رایجترین انواع سطح سنج صنعتی آشنا میشویم.
۱. سطح سنج شناوری (Float Level Sensor)
قدیمیترین و اقتصادیترین روش اندازهگیری سطح است.
مزایا
- قیمت پایین
- نصب آسان
- تعمیرات کم
- مناسب مخازن آب
معایب
- مناسب سیالات تمیز
- دقت محدود
- عملکرد ضعیف در سیالات چسبناک
کاربرد:
- مخازن آب
- برجهای خنککننده
- تصفیهخانهها
۲. سطح سنج هیدرواستاتیک
در این روش فشار ستون مایع اندازهگیری میشود و از روی آن ارتفاع مایع محاسبه میشود.
مزایا
- دقت مناسب
- قیمت اقتصادی
- نصب ساده
معایب
- وابسته به چگالی سیال
- مناسب نبودن برای برخی مواد خورنده
کاربرد:
- مخازن آب
- صنایع غذایی
- فاضلاب
۳. سطح سنج اولتراسونیک
یکی از محبوبترین تجهیزات اندازهگیری بدون تماس است.
این سنسور امواج صوتی ارسال کرده و زمان بازگشت موج را اندازه میگیرد.
مزایا
- بدون تماس
- نصب آسان
- مناسب مخازن بزرگ
- تعمیرات کم
معایب
- حساس به بخار
- حساس به کف زیاد
- کاهش دقت در گردوغبار شدید
کاربرد:
- تصفیهخانه
- صنایع غذایی
- آب و فاضلاب
۴. سطح سنج راداری
پیشرفتهترین فناوری موجود برای اندازهگیری سطح محسوب میشود.
امواج مایکروویو به سطح ماده برخورد کرده و بازتاب آن اندازهگیری میشود.
مزایا
- دقت بسیار بالا
- عملکرد در فشار و دمای بالا
- مناسب بخار
- مناسب مواد خورنده
- مناسب مخازن بزرگ
معایب
- قیمت بالاتر
- نیاز به تنظیمات تخصصی
کاربرد:
- پتروشیمی
- پالایشگاه
- صنایع نفت و گاز
- صنایع شیمیایی
۵. سطح سنج خازنی
بر اساس تغییر ظرفیت خازنی میان سنسور و ماده کار میکند.
مزایا
- مناسب مایعات و جامدات
- دقت بالا
- ابعاد کوچک
معایب
- حساس به تغییرات دیالکتریک
- نیاز به کالیبراسیون
۶. سطح سنج مغناطیسی
از شناور مجهز به آهنربا برای نمایش سطح استفاده میکند.
مزایا
- مناسب فشار بالا
- مناسب دمای بالا
- نمایش واضح
کاربرد
- صنایع نفت
- نیروگاهها
- مخازن تحت فشار
۷. سطح سنج لیزری
از پرتو لیزر برای اندازهگیری فاصله استفاده میکند.
مزایا:
- دقت بسیار بالا
- مناسب جامدات
- مناسب سیلوها
۸. سطح سنج هدایت الکتریکی
برای مایعات رسانا مانند آب استفاده میشود.
مزایا:
- قیمت مناسب
- نصب آسان
- عملکرد سریع
انواع سنسور سطح
امروزه انواع سنسور سطح بر اساس فناوری عملکرد به دستههای مختلف تقسیم میشوند.
| نوع سنسور | تماس با سیال | دقت | مناسب برای |
|---|---|---|---|
| شناوری | دارد | متوسط | آب |
| هیدرواستاتیک | دارد | بالا | مخازن مایع |
| اولتراسونیک | ندارد | بالا | آب و فاضلاب |
| راداری | ندارد | بسیار بالا | نفت و مواد شیمیایی |
| خازنی | دارد | بالا | مایعات و جامدات |
| مغناطیسی | دارد | بالا | مخازن تحت فشار |
| لیزری | ندارد | بسیار بالا | سیلوها |
| هدایت الکتریکی | دارد | متوسط | آب و محلولها |
سطح سنج مخازن چگونه انتخاب میشود؟
انتخاب سطح سنج مخازن تنها بر اساس قیمت انجام نمیشود. مهندسان ابزار دقیق هنگام انتخاب تجهیزات، پارامترهای مختلفی را بررسی میکنند.
مهمترین عوامل عبارتاند از:
- نوع سیال
- فشار مخزن
- دمای فرآیند
- ارتفاع مخزن
- وجود بخار یا کف
- چسبندگی ماده
- خورندگی سیال
- دقت موردنیاز
- بودجه پروژه
- نوع خروجی (4-20mA، HART، Modbus و …)
مقایسه انواع سطح سنج صنعتی
| فناوری | دقت | قیمت | مناسب مواد خورنده | بدون تماس |
|---|---|---|---|---|
| شناوری | متوسط | کم | خیر | خیر |
| هیدرواستاتیک | بالا | متوسط | محدود | خیر |
| اولتراسونیک | بالا | متوسط | بله | بله |
| راداری | بسیار بالا | زیاد | بله | بله |
| خازنی | بالا | متوسط | نسبتاً | خیر |
| مغناطیسی | بالا | زیاد | بله | خیر |
| لیزری | بسیار بالا | زیاد | بله | بله |
کاربرد انواع سطح سنج صنعتی در صنایع مختلف
تقریباً تمام صنایع برای کنترل فرآیند به سیستمهای اندازهگیری سطح نیاز دارند.
از مهمترین کاربردها میتوان به موارد زیر اشاره کرد:
- صنایع نفت و گاز
- پتروشیمی
- پالایشگاهها
- صنایع غذایی
- صنایع دارویی
- کارخانههای تولید نوشیدنی
- صنایع سیمان
- معادن
- تصفیهخانههای آب و فاضلاب
- نیروگاهها
- صنایع فولاد
- صنایع شیمیایی
نکات مهم هنگام خرید سطح سنج صنعتی
پیش از خرید، این موارد را بررسی کنید:
- دقت موردنیاز فرآیند
- محدوده اندازهگیری
- دمای کاری
- فشار کاری
- جنس بدنه
- درجه حفاظت (IP)
- نوع خروجی
- امکان کالیبراسیون
- خدمات پس از فروش
- برند و کیفیت ساخت
جمعبندی
انتخاب صحیح انواع سطح سنج صنعتی نقش مهمی در افزایش بهرهوری، کاهش هزینههای نگهداری و ارتقای ایمنی فرآیندهای صنعتی دارد. هر فناوری مزایا و محدودیتهای خاص خود را دارد و باید متناسب با شرایط فرآیند، نوع سیال، فشار، دما و دقت موردنیاز انتخاب شود. اگر مخزن در شرایط سخت مانند دمای بالا، فشار زیاد یا محیط خورنده قرار دارد، معمولاً سطحسنجهای راداری بهترین گزینه هستند؛ در مقابل، برای کاربردهای ساده و اقتصادی میتوان از سطحسنجهای شناوری یا هیدرواستاتیک استفاده کرد. بررسی دقیق شرایط عملیاتی پیش از خرید، بهترین راه برای انتخاب تجهیزی مطمئن و مقرونبهصرفه است.
جهت تماس با کارشناسان متخصص در حوزه ابزارآلات دقیق اینجا کلیک کنید. تماس با ما
سوالات متداول (FAQ)
۱. بهترین نوع سطح سنج صنعتی کدام است؟
پاسخ این سؤال به نوع سیال، شرایط محیطی، دمای کاری، فشار مخزن و دقت موردنیاز بستگی دارد. برای کاربردهای حساس، سطحسنج راداری معمولاً بهترین انتخاب است.
۲. تفاوت سطح سنج اولتراسونیک و راداری چیست؟
سطحسنج اولتراسونیک از امواج صوتی و سطحسنج راداری از امواج مایکروویو استفاده میکند. مدلهای راداری در محیطهای دارای بخار، فشار و دمای بالا عملکرد دقیقتر و پایدارتری دارند.
۳. آیا سطح سنج برای مواد جامد نیز قابل استفاده است؟
بله. برخی از انواع سنسور سطح مانند مدلهای راداری، لیزری و خازنی برای اندازهگیری سطح پودر، گرانول و سایر مواد جامد در سیلوها طراحی شدهاند.
۴. مهمترین معیار در انتخاب سطح سنج مخازن چیست؟
عواملی مانند نوع ماده، ارتفاع مخزن، فشار، دما، خورندگی سیال، وجود کف یا بخار، دقت موردنیاز و نوع خروجی دستگاه از مهمترین معیارهای انتخاب هستند.
۵. آیا سطح سنجهای بدون تماس نیاز به تعمیر و نگهداری کمتری دارند؟
بله. به دلیل عدم تماس مستقیم با سیال، سطحسنجهای راداری و اولتراسونیک معمولاً استهلاک کمتری دارند و هزینه نگهداری آنها نیز پایینتر است.
